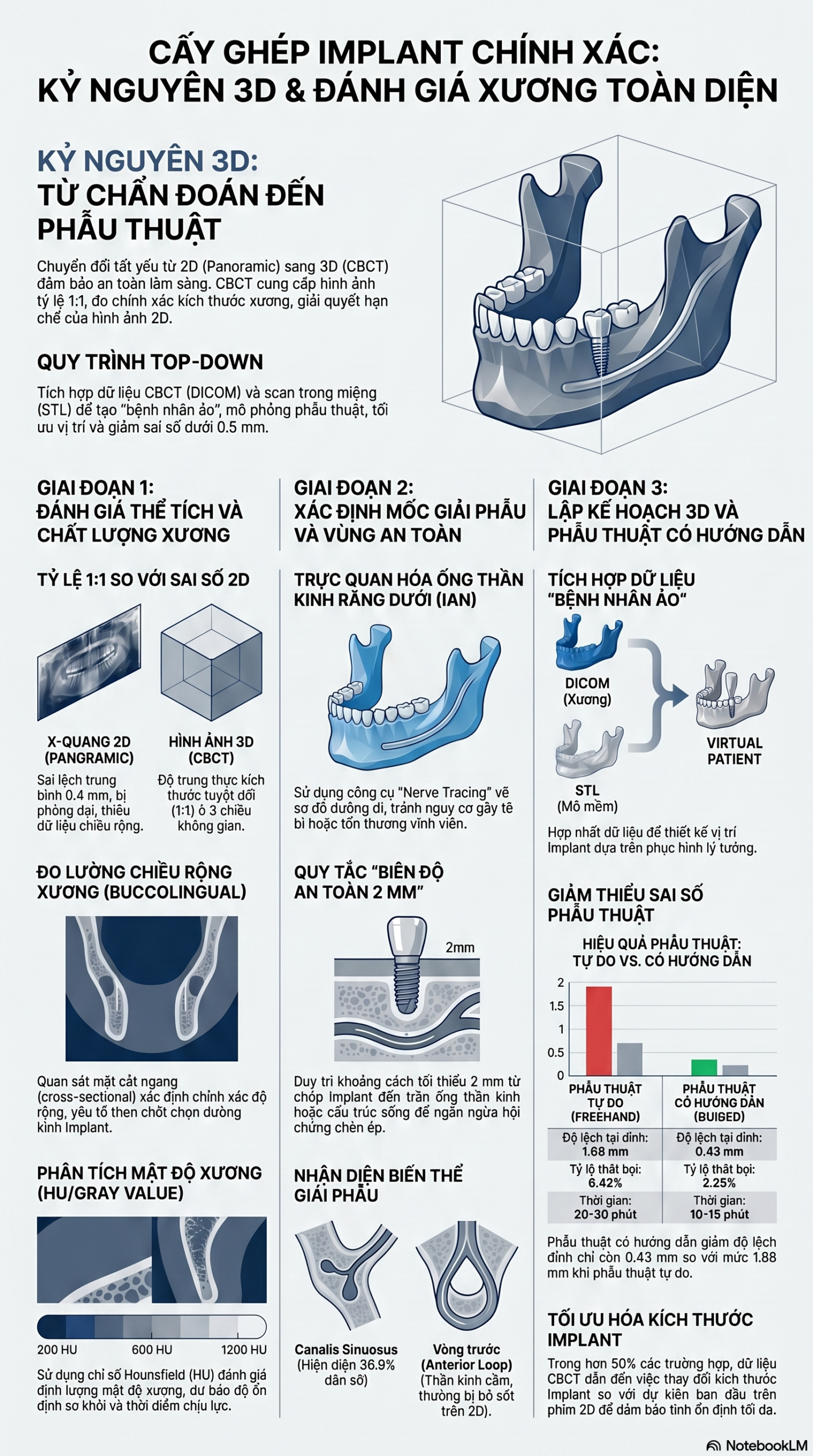

Ứng dụng công nghệ CBCT trong đánh giá thể tích xương và lập kế hoạch cấy ghép implant kỹ thuật số

Sự chuyển dịch từ công nghệ chẩn đoán hình ảnh 2D truyền thống sang hình ảnh 3D thông qua chụp cắt lớp vi tính chùm tia hình nón (CBCT) đã mở ra một kỷ nguyên mới cho ngành nha khoa hiện đại, đặc biệt là trong lĩnh vực cấy ghép Implant. CBCT không chỉ đơn thuần là một công cụ hỗ trợ quan sát, mà đã trở thành tiêu chuẩn lâm sàng quan trọng giúp các bác sĩ đánh giá chi tiết cấu trúc giải phẫu của bệnh nhân trước khi tiến hành can thiệp phẫu thuật.

So với CT y tế truyền thống, CBCT cung cấp dữ liệu thể tích ba chiều với độ chính xác cao trong khi lượng bức xạ mà bệnh nhân phải tiếp nhận được giảm thiểu đáng kể, chỉ tương đương khoảng 3% đến 20%. Điều này giúp tối ưu hóa tính an toàn sinh học mà vẫn đảm bảo hiệu quả chẩn đoán. Trong phạm vi bài viết này, chúng tôi sẽ phân tích sâu về các thông số kỹ thuật cốt lõi của CBCT, ứng dụng lâm sàng trong đánh giá xương, các thách thức về nhiễu ảnh và cách tối ưu hóa quy trình lập kế hoạch điều trị 3D.

1. Cốt lõi của hình ảnh 3D: Vai trò của kích thước voxel và độ phân giải không gian

Trong công nghệ CBCT, voxel (thể tích điểm ảnh) là đơn vị nhỏ nhất cấu thành nên hình ảnh ba chiều. Khác với pixel (điểm ảnh hai chiều) vốn có dạng hình chữ nhật hoặc hình vuông phẳng, voxel trong CBCT có cấu trúc hình lập phương đồng hướng (isotropic), nghĩa là có kích thước bằng nhau ở cả ba chiều không gian (X, Y, Z). Đặc tính này cho phép các phép đo kích thước trên phim CBCT đạt độ chính xác cao ở mọi lát cắt và mọi hướng quan sát mà không bị biến dạng hình ảnh.

Kích thước voxel quyết định trực tiếp đến độ phân giải chi tiết của hình ảnh thu được:

• Voxel kích thước nhỏ (75µm – 100µm): Đây được xem là tiêu chuẩn cho các ca chẩn đoán yêu cầu độ chi tiết cao, đặc biệt là trong nội nha lâm sàng. Kích thước này cho phép bác sĩ phát hiện các tổn thương vi mô như nứt dọc chân răng (VRF), hệ thống ống tủy phụ phức tạp, hoặc các tổn thương tiêu xương vùng chóp ở giai đoạn sớm.
• Voxel kích thước trung bình và lớn (200µm trở lên): Thường được ứng dụng phổ biến trong việc lập kế hoạch cấy ghép Implant cơ bản hoặc khảo sát toàn cảnh vùng xương hàm. Ở kích thước này, hình ảnh cung cấp đủ thông tin về mật độ và thể tích xương tổng quát mà không làm tăng liều tia bức xạ không cần thiết cho bệnh nhân.

“

Tuy nhiên, độ phân giải thực tế của một hệ thống CBCT không chỉ phụ thuộc vào kích thước voxel trên lý thuyết mà còn bị chi phối bởi độ phân giải không gian thực tế (thường được đo bằng đơn vị cặp đường/mm – LP/mm). Các dòng máy CBCT thuộc phân khúc cao cấp, chẳng hạn như các thiết bị từ thương hiệu Morita (Nhật Bản), có khả năng đạt độ phân giải không gian thực tế ≥ 2.5 LP/mm. Chỉ số này đảm bảo khả năng phân tách rõ ràng giữa các cấu trúc mô cứng nằm sát nhau, hỗ trợ bác sĩ nhận diện ranh giới giải phẫu một cách trực quan và chính xác.

2. Đánh giá cấu trúc xương và các mốc giải phẫu quan trọng trước cấy ghép

Sự thành công lâu dài của một ca điều trị Implant nha khoa phụ thuộc rất lớn vào sự tích hợp xương ổn định và việc bảo tồn các cấu trúc giải phẫu quan trọng xung quanh vùng mất răng. CBCT đóng vai trò như một bản đồ giải phẫu ba chiều, giúp bác sĩ khảo sát toàn diện các yếu tố sau:

Phân tích số lượng và chất lượng xương ổ răng

Trước khi đặt Implant, việc xác định chính xác chiều cao và chiều rộng của sống hàm là bắt buộc. Hình ảnh 3D từ CBCT cho phép đo đạc trực tiếp các kích thước này mà không bị nhiễu hay phóng đại như trên phim Panorama truyền thống. Đồng thời, dựa vào giá trị xám (Gray Value – liên quan mật thiết đến thang đo Hounsfield trong CT y tế), bác sĩ có thể đánh giá sơ bộ mật độ xương (chất lượng xương từ D1 đến D4) tại vùng dự định cấy ghép để lựa chọn thiết kế ren và bước ren Implant phù hợp, từ đó dự đoán độ ổn định ban đầu (primary stability).

Xác định mối tương quan không gian với các mốc giải phẫu nguy cơ

• Ống thần kinh răng dưới: Trong các ca cấy ghép vùng răng hàm dưới, việc định vị chính xác đường đi và khoảng cách từ đỉnh sống hàm đến trần ống thần kinh răng dưới là yếu tố sống còn để tránh biến chứng dị cảm hoặc mất cảm giác môi cằm sau phẫu thuật.
• Xoang hàm: (Maxillary Sinus): Đối với vùng răng sau hàm trên, CBCT giúp xác định độ dày của sàn xoang, sự hiện diện của các vách ngăn xoang (septum), hoặc các bệnh lý viêm xoang tiềm ẩn. Thông tin này hỗ trợ bác sĩ đưa ra chỉ định nâng xoang (kín hoặc hở) một cách an toàn và tiên lượng chính xác thể tích xương ghép cần thiết.

“

Phát hiện các khiếm khuyết xương và bệnh lý ẩn

Phim X-quang 2D thường bỏ sót các tổn thương tiêu xương dạng khuyết lõm (dehiscence) hoặc thủng màng xương (fenestration) ở phía ngoài hoặc phía trong sống hàm do hiện tượng chồng hình. CBCT giúp bác sĩ nhìn thấy rõ ràng các khiếm khuyết này, từ đó chủ động lên kế hoạch ghép xương hoặc tái tạo màng xương có hướng dẫn (GBR) đồng thời hoặc trước khi đặt Implant.

3. Quy trình lập kế hoạch 3D và cá nhân hóa máng hướng dẫn phẫu thuật

Sự kết hợp giữa dữ liệu hình ảnh CBCT (định dạng DICOM) và dữ liệu quét mẫu hàm số hóa (định dạng STL) thông qua các phần mềm chuyên dụng đã tạo nên bước đột phá cho quy trình cấy ghép Implant kỹ thuật số. Quy trình này chuyển đổi cách tiếp cận từ “đặt Implant theo lượng xương hiện có” sang “đặt Implant định hướng phục hình phục hình” (Restoration-Driven Implantology).

Dữ liệu CBCT (DICOM) + Quét mẫu hàm (STL)
               │
               ▼
   Phần mềm lập kế hoạch 3D
               │
               ▼
   Đặt Implant ảo & Thiết kế máng
               │
               ▼
      In 3D máng hướng dẫn

Đặt Implant ảo trên phần mềm 3D

Bác sĩ lâm sàng có thể lựa chọn loại Implant, kích thước (chiều dài, đường kính) từ thư viện của các hãng và đặt giả định trên không gian 3D. Quá trình này giúp tối ưu hóa hướng trục của Implant sao cho trục lực truyền thẳng qua trung tâm phục hình tương lai, đồng thời tận dụng tối đa vùng xương tự nhiên của bệnh nhân và duy trì khoảng cách an toàn với các răng lân cận cũng như các cấu trúc giải phẫu nhạy cảm.

Thiết kế và sản xuất máng hướng dẫn phẫu thuật (Surgical Guide)

Dựa trên vị trí Implant đã được phê duyệt trên phần mềm, máng hướng dẫn phẫu thuật cá nhân hóa sẽ được thiết kế và chế tạo bằng công nghệ in 3D. Việc sử dụng máng hướng dẫn trong quá trình phẫu thuật thực tế giúp chuyển tải chính xác 100% kế hoạch ảo từ máy tính vào miệng bệnh nhân, kiểm soát chặt chẽ hướng đi, góc nghiêng và độ sâu của mũi khoan. Phương pháp này không chỉ làm giảm thiểu các sai lệch do yếu tố chủ quan của phẫu thuật viên mà còn hỗ trợ thực hiện các ca phẫu thuật ít xâm lấn (flapless), rút ngắn thời gian điều trị và đẩy nhanh quá trình lành thương cho bệnh nhân.

4. Thách thức từ nhiễu ảnh kim loại và giải pháp tối ưu hóa chất lượng hình ảnh

Một trong những hạn chế vật lý lớn nhất của công nghệ CBCT là hiện tượng nhiễu ảnh do kim loại (Metal Artifacts). Khi chùm tia X đi qua các vật thể có mật độ vật chất rất cao và số hiệu nguyên tử lớn như Implant titan, phục hình kim loại, chốt tủy hoặc mắc cài chỉnh nha, hiện tượng hấp thụ quang điện cực mạnh sẽ xảy ra, dẫn đến hiện tượng suy giảm chùm tia (beam hardening) và tán xạ. Hệ quả là trên hình ảnh xuất hiện các vệt tối (dark bands) xen kẽ các dải sáng trắng (streaking), làm mờ đi ranh giới của các cấu trúc xương và răng xung quanh.

Để khắc phục tình trạng này, các nhà sản xuất đã phát triển hai giải pháp chính:

Thuật toán giảm nhiễu ảnh kim loại (Metal Artifact Reduction – MAR)

Thuật toán MAR sử dụng các phép toán nội suy để tái tạo lại các vùng dữ liệu bị mất do ảnh hưởng của kim loại. Tuy nhiên, hiệu quả của MAR phụ thuộc lớn vào vị trí của vật thể gây nhiễu:
* Nghiên cứu lâm sàng chỉ ra rằng thuật toán MAR đạt hiệu quả cải thiện rõ rệt nhất về tỷ lệ tương phản trên nhiễu (CNR) khi các vật thể kim loại nằm ở các vị trí đối xứng hoặc phía vòm miệng (palatal).
* Giới hạn lâm sàng: Bác sĩ cần lưu ý rằng mặc dù MAR giúp cải thiện đáng kể độ rõ nét về mặt cảm quan thị giác, thuật toán này không làm tăng độ chính xác tuyệt đối khi chẩn đoán các tổn thương cực kỳ tinh vi như nứt chân răng dọc (VRF) ở những răng đã được cắm chốt kim loại hoặc điều trị tủy.

“

Tăng điện áp đỉnh (kVp) của nguồn phát tia

Việc nâng điện áp đỉnh (chẳng hạn lên mức 99 kVp) giúp tăng năng lượng trung bình của chùm tia X, cho phép chùm tia có khả năng xuyên thấu tốt hơn qua các vật thể có mật độ cao, từ đó hạn chế tối đa hiện tượng “lệch dòng” và giảm bớt các vệt nhiễu ảnh ngay từ giai đoạn thu nhận dữ liệu thô.

5. Áp dụng nguyên tắc ALARA và tối ưu hóa thông số quét cho từng ca lâm sàng

Mặc dù CBCT là một công cụ chẩn đoán giá trị, việc chỉ định chụp phim luôn phải tuân thủ nghiêm ngặt nguyên tắc ALARA (As Low As Reasonably Achievable – Liều lượng thấp nhất có thể đạt được một cách hợp lý) nhằm bảo vệ sức khỏe của bệnh nhân khỏi các tác động sinh học tích lũy của bức xạ ion hóa.

Việc thiết lập các thông số quét cần được cá nhân hóa dựa trên mục tiêu chẩn đoán cụ thể của từng ca lâm sàng:

Bằng cách điều chỉnh linh hoạt các thông số này, bác sĩ vừa thu được chất lượng hình ảnh tối ưu phục vụ cho công tác điều trị, vừa giảm thiểu tối đa gánh nặng bức xạ cho bệnh nhân của mình.

6. Khuyến nghị lâm sàng trong việc vận hành và tích hợp công nghệ CBCT tại phòng khám

Để khai thác tối đa tiềm năng của công nghệ CBCT trong thực hành nha khoa hàng ngày, các bác sĩ và chủ phòng khám nên cân nhắc một số khuyến nghị lâm sàng sau:

1. Lập quy trình chuẩn đoán đa chiều cho răng khôn: Đối với các trường hợp nhổ răng khôn (răng số 8) hàm dưới có chân răng nằm sát hoặc chồng chập lên ống thần kinh răng dưới trên phim Panorama 2D, việc chỉ định chụp CBCT lát cắt nhỏ là vô cùng cần thiết để xác định rõ hướng đi của thần kinh (phía ngoài, phía trong hay giữa các chân răng), từ đó giảm thiểu nguy cơ tổn thương thần kinh trong lúc chia chân răng hoặc nạy xương.
2. Quản lý kỳ vọng đối với công nghệ MAR: Không coi thuật toán MAR là “vạn năng”. Khi đánh giá các ca nghi ngờ nứt dọc chân răng có chốt kim loại, bác sĩ cần kết hợp chẩn đoán hình ảnh với thăm khám lâm sàng (đo túi nha chu khu trú, thử nghiệm gõ răng) thay vì chỉ dựa vào hình ảnh MAR để đưa ra quyết định nhổ răng.
3. Đào tạo nhân sự và hiệu chuẩn thiết bị định kỳ: Một hệ thống CBCT dù có thông số phần cứng cao cũng không thể cho ra những thước phim chuẩn xác nếu kỹ thuật viên đặt tư thế bệnh nhân không đúng hoặc không biết cách tối ưu hóa các thông số phần mềm. Việc đào tạo bài bản và thực hiện bảo dưỡng, hiệu chuẩn định kỳ là chìa khóa để duy trì độ ổn định của thiết bị.
