I. Tổng quan
Trong lịch sử phục hồi nha khoa, không có vật liệu nào có quá trình tiến hóa phức tạp và nhanh chóng như chất gắn ngà-men (dentine bonding agent — DBA). Từ thế hệ đầu tiên của Buonocore (1955) — đơn giản là acid phosphoric 85% etch men — đến các universal adhesive hiện đại có thể gắn kết vào men, ngà, zirconia, kim loại và ceramic chỉ trong một bước, cả một cuộc cách mạng vật liệu đã diễn ra trong chưa đầy 70 năm.
Hiểu rõ cơ chế bám dính từng thế hệ không chỉ là kiến thức học thuật mà còn là nền tảng lâm sàng thiết yếu — đặc biệt khi phải ra quyết định lựa chọn bonding agent phù hợp cho bệnh nhân có nhạy cảm ngà (dentine hypersensitivity), nơi mà việc chọn sai kỹ thuật có thể làm triệu chứng trầm trọng hơn thay vì cải thiện.
Tóm tắt
Bonding agents được phân loại theo hai hướng tiếp cận chính: Total-etch (etch-and-rinse) — acid etch riêng biệt trước khi đặt primer và adhesive, cho độ bám dính men cao nhưng có nguy cơ nhạy cảm ngà; và Self-etch — primer có tính acid tự xử lý smear layer, ít nhạy cảm ngà hơn nhưng bám dính men thường thấp hơn. Universal adhesive (thế hệ 8) kết hợp cả hai chiến lược trong một chai duy nhất.
Total-Etch (Etch-and-Rinse)
Thế hệ 4–5 · 1980s–2000s
- Acid phosphoric 37% etch riêng biệt, rửa sạch, sau đó đặt primer và adhesive (Gen 4: hai chai; Gen 5: một chai). Lớp lai sâu và rộng, độ bám dính cao nhất vào men. Nguy cơ nhạy cảm ngà sau điều trị.
Self-Etch
Thế hệ 6–7 · 2000s–2015
- Primer tự acid hóa (acidic monomer) xử lý và thấm vào smear layer cùng lúc — không cần bước etch riêng. Nhạy cảm ngà thấp hơn đáng kể. Bám dính men kém hơn (cần selective etch men). Hai bước (Gen 6) hoặc một bước (Gen 7).
Universal Adhesive
Thế hệ 8 · 2011–nay
- Một chai duy nhất có thể dùng theo cả ba chế độ: total-etch, self-etch, hoặc selective-etch. Chứa MDP monomer tạo liên kết hóa học với hydroxyapatite ngà. Kết dính đa bề mặt (ngà, men, zirconia, kim loại, sứ).
II. Kỹ thuật total-etch — Cơ chế bám dính và lớp lai
Kỹ thuật total-etch hay etch-and-rinse sử dụng acid phosphoric 35–37% để xử lý đồng thời cả men và ngà trước khi đặt primer. Trên men răng, acid tạo ra bề mặt xốp vi mô với độ sâu 20–30 μm — nơi monomer resin thấm vào và trùng hợp tạo “resin tags” cơ học. Trên ngà, câu chuyện phức tạp hơn nhiều và dẫn đến phát hiện vĩ đại nhất trong lịch sử kết dính nha khoa.
Lớp lai (Hybrid Layer) — Di sản của Nakabayashi
Năm 1982, Nakabayashi và cộng sự phát hiện rằng khi primer thấm vào vùng ngà đã được khử khoáng bởi acid, các monomer resin bao bọc xung quanh và thấm vào lưới collagen bộc lộ — sau khi trùng hợp, tạo ra một vùng composite vi mô gọi là lớp lai (hybrid layer). Đây là cấu trúc không phải ngà, không phải resin, mà là sự hợp nhất của cả hai — và là nền tảng của toàn bộ kết dính ngà hiện đại.
Lớp lai điển hình của total-etch có độ dày 3–5 μm, với các resin tags kéo dài vào ống ngà 10–25 μm. Nó cung cấp vừa khóa vi cơ học vừa kết dính hóa học (qua liên kết hydrophobic monomer với collagen đã được bộc lộ).
1. Acid Etch — Loại bỏ smear layer và khử khoáng
Acid phosphoric 37% áp lên ngà 15 giây (không quá 30 giây). Hòa tan hydroxyapatite (HAp) trong và quanh ống ngà, bộc lộ lưới collagen type I sâu 3–8 μm. Smear layer và smear plugs bị phá hủy hoàn toàn — ống ngà mở thông tự do.
2. Rửa và giữ ẩm — Bước quyết định
Rửa sạch acid, thấm bớt nước nhưng không làm khô hoàn toàn (wet bonding). Lưới collagen cần được giữ ẩm để không sụp đổ (collapse) — nếu collagen sụp đổ, primer không thể thấm vào và lớp lai không hình thành được.
3. Primer — Thấm vào lưới collagen ẩm
Primer chứa monomer ưa nước (HEMA, TEGDMA) trong dung môi (acetone hoặc ethanol). Dung môi đẩy nước ra và mang monomer vào lưới collagen. Monomer bao quanh từng sợi collagen đơn lẻ — chuẩn bị cho bước adhesive.
4. Adhesive — Phủ lên và trùng hợp tạo lớp lai
Adhesive (monomer kỵ nước + ưa nước) phủ lên vùng đã primer. Ánh sáng blue LED (460–480 nm) kích hoạt trùng hợp. Toàn bộ vùng ngà khử khoáng được nhựa hóa hoàn toàn — lớp lai hoàn chỉnh hình thành.
5. Composite — Gắn kết vào adhesive đã trùng hợp
Composite resin liên kết đồng hóa trị với adhesive chưa trùng hợp hoàn toàn (oxygen-inhibited layer) — tạo thành hệ thống: composite ↔ adhesive ↔ lớp lai ↔ ngà.
Vấn đề kinh điển của Total-Etch
Giới hạn cơ bản của total-etch nằm ở sự không tương xứng giữa độ sâu khử khoáng và độ thấm của primer. Nếu acid khử khoáng sâu 8 μm nhưng primer chỉ thấm được 4 μm, phần collagen bên dưới không được bọc resin — tạo ra “nanoleakage zone”: vùng collagen bộc lộ không được bảo vệ, dễ bị thủy phân theo thời gian và là nguyên nhân chính của suy giảm kết dính dài hạn.
III. Kỹ thuật self-etch — Hóa học primer Axit & smear layer
Self-etch ra đời để giải quyết hai vấn đề cốt lõi của total-etch: (1) nhạy cảm ngà sau điều trị và (2) sự phụ thuộc vào kỹ thuật (đặc biệt bước wet bonding). Thay vì loại bỏ smear layer, self-etch tích hợp smear layer vào lớp lai — sử dụng acidic monomer (MDP, Phenyl-P, MAC-10) vừa khử khoáng vừa thấm vào ngà trong cùng một bước.
Smear layer — từ kẻ thù thành đồng minh
Smear layer là lớp mảnh vỡ vi mô (hydroxyapatite, collagen biến tính, vi khuẩn chết) được tạo ra trên bề mặt ngà trong quá trình khoan. Trong triết lý total-etch, đây là “kẻ thù” cần loại bỏ. Trong triết lý self-etch, smear layer được acid hóa một phần và trở thành cơ chất để primer thấm qua — lớp lai hình thành ngay trên smear layer được biến đổi, tạo ra “smear layer modified hybrid layer”.
Kết quả: ống ngà không bị mở thông trực tiếp (smear plugs còn nguyên một phần), áp suất dịch ngà giảm — đây chính là cơ chế giải thích tại sao self-etch ít gây nhạy cảm ngà hơn đáng kể.
So sánh cấu trúc lớp lai — Total-Etch vs Self-EtchTotal-EtchComposite ResinAdhesiveHYBRID LAYER (~5μm)Nanoleakage zone — collagen bộc lộỐng ngà mở — nguy cơ nhạy cảmDentin bình thườngSelf-EtchComposite ResinAdhesiveSMEAR-MODIFIED HYBRID (~2μm)Smear layer biến đổi (tích hợp)Smear plugs còn lại — giảm nhạy cảmDentin bình thường

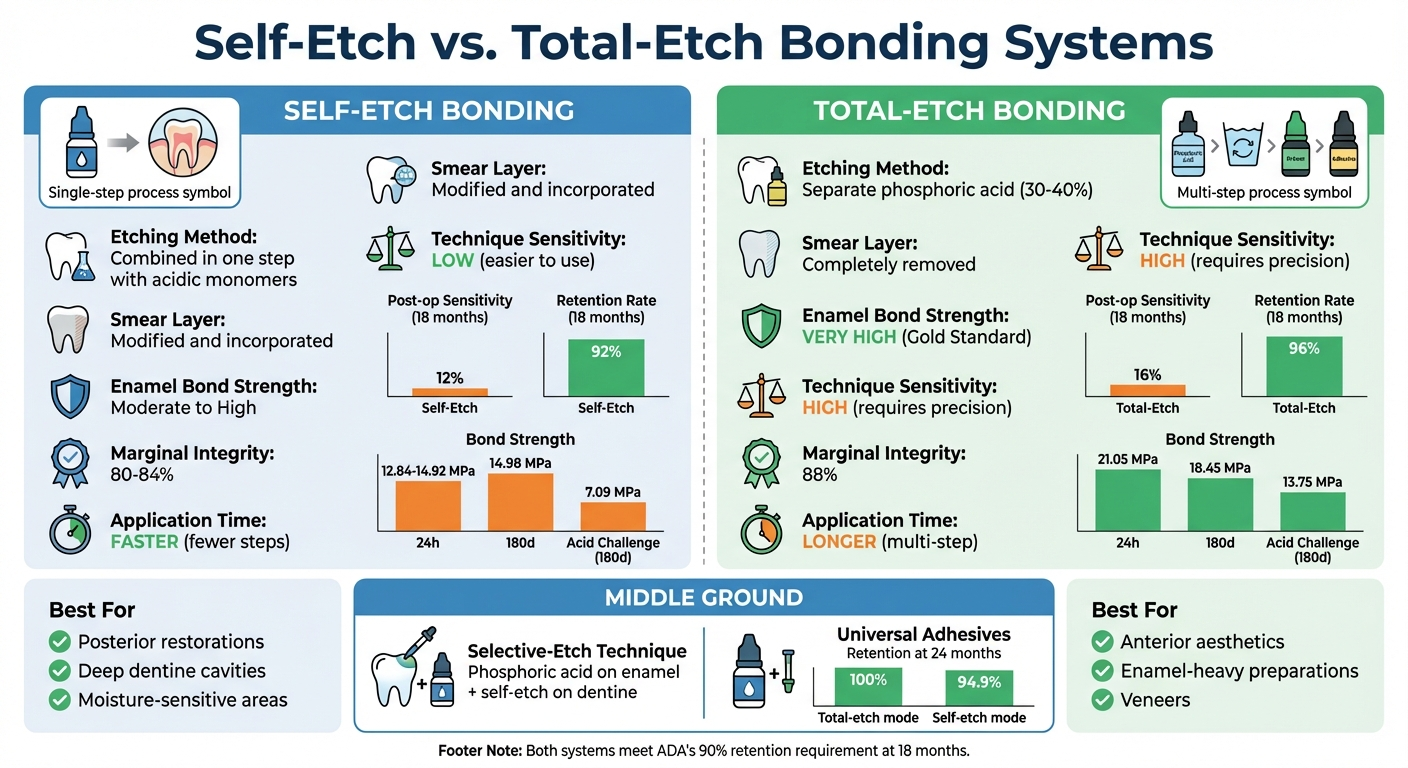

IV. So sánh toàn diện — Tiêu chí lâm sàng
| Tiêu chí | Total-Etch (Gen 4–5) | Self-Etch Mild (Gen 6–7) | Universal Adhesive (Gen 8) |
|---|---|---|---|
| Bám dính vào Men (MPa) | 20–30 MPa ✓ Cao nhất | 10–20 MPa ↓ Cần etch men | 20–28 MPa ✓ Chế độ SE-etch |
| Bám dính vào Ngà (MPa) | 20–25 MPa ✓ | 18–25 MPa ✓ Tương đương | 18–26 MPa ✓ |
| Nhạy cảm ngà sau điều trị | Cao — ống ngà mở | Thấp — smear plugs còn | Thấp (chế độ SE) |
| Phụ thuộc kỹ thuật | Cao — wet bonding khó | Thấp — dễ hơn | Trung bình |
| Số bước lâm sàng | 3 bước (Gen 4) / 2 bước (Gen 5) | 2 bước (Gen 6) / 1 bước (Gen 7) | 1 bước (tất cả bề mặt) |
| Độ dày lớp lai | 3–5 μm (dày, rõ ràng) | 0.5–1 μm (mỏng, tích hợp smear) | Tùy chế độ sử dụng |
| Kết dính hóa học với Ngà | Chủ yếu cơ học | Cơ học + Hóa học (MDP) | Cơ học + Hóa học mạnh nhất |
| Kết dính Zirconia/Kim loại | Không | Hạn chế | Có (MDP, silane tích hợp) |
| Ứng dụng nhạy cảm ngà | Không ưu tiên | Ưu tiên hàng đầu | Tốt (chế độ SE) |
| Độ bền kết dính dài hạn (5 năm) | Giảm dần (nanoleakage) | Ổn định hơn (Gen 6–7) | Tốt nhất (MDP liên kết HAp) |
V. Nhạy cảm ngà — lựa chọn bonding agent phù hợp
Nhạy cảm ngà (dentine hypersensitivity — DH) theo lý thuyết thủy động học của Brannström (1966) xảy ra do chuyển động dịch lỏng trong ống ngà khi có kích thích nhiệt, thẩm thấu, hoặc cơ học. Điều này có nghĩa là bất kỳ can thiệp nào làm tăng dẫn thông ống ngà — bao gồm việc dùng acid etch không phù hợp — sẽ trầm trọng hóa nhạy cảm ngà, trong khi can thiệp làm tắc ống ngà sẽ cải thiện triệu chứng.
⚠️ Total-Etch trên ngà nhạy cảm (Không ưu tiên cho DH)
Acid phosphoric 37% mở hoàn toàn ống ngà và loại bỏ smear plugs. Trong trường hợp ngà đã lộ hoặc có nhạy cảm từ trước, kỹ thuật này làm tăng đột ngột dẫn thông ống ngà ngay trong quá trình điều trị — bệnh nhân có thể đau khi gặp kích thích trong 2–8 tuần sau phục hồi, thậm chí lâu hơn nếu vết phục hồi chưa bịt kín hoàn toàn.
✓Self-Etch / Universal (chế độ SE) trên ngà nhạy cảm (Ưu tiên hàng đầu cho DH)
Acidic monomer của self-etch chỉ khử khoáng một phần ngà và tích hợp smear layer — smear plugs được duy trì một phần trong ống ngà. Áp suất dịch ngà ít thay đổi hơn. Nhiều nghiên cứu RCT cho thấy self-etch giảm nhạy cảm ngà sau phục hồi 60–80% so với total-etch trên ngà đã lộ.
Phác đồ lâm sàng cho bệnh nhân nhạy cảm ngà
Khuyến nghị lâm sàng ANE.VN
Bước 1 — Chẩn đoán phân biệt: Xác định nguyên nhân nhạy cảm ngà (mòn men, nứt ngà, co lợi, tẩy trắng…) trước khi chọn vật liệu phục hồi.
Bước 2 — Lựa chọn bonding: Với bệnh nhân nhạy cảm ngà từ trung bình đến nặng → ưu tiên self-etch hoặc universal adhesive chế độ SE. Với vùng cần bám dính men cao (phần cổ răng không còn men) → selective etch: etch men bờ xoang, không etch ngà.
Bước 3 — Kỹ thuật selective etch: Dùng acid phosphoric 37% chỉ trên men (15–20 giây), tránh tiếp xúc với ngà lộ, sau đó đặt universal adhesive chế độ self-etch lên toàn bộ — đây là giao thức được nhiều bằng chứng nhất hiện nay cho phục hồi vùng cổ răng nhạy cảm.
VI. Câu hỏi thường gặp
Q. Tại sao total-etch cho bám dính men tốt hơn self-etch?
Acid phosphoric 37% tạo ra bề mặt men xốp vi mô sâu 20–30 μm với diện tích bề mặt tăng 200–300% — nơi resin tag thấm sâu và khóa cơ học chắc chắn. Trong khi đó, acidic monomer của self-etch (pH 1,5–2,5) yếu hơn nhiều so với acid phosphoric (pH ~0,1), chỉ tạo ra độ sâu etch 5–10 μm trên men. Đây là lý do tại sao trong phục hồi trực tiếp vùng còn nhiều men (class I, class II), total-etch hoặc selective etch vẫn được nhiều bằng chứng ủng hộ hơn.
Q. Universal adhesive có thực sự thay thế hoàn toàn Total-Etch và Self-Etch riêng biệt không?
Về mặt lý thuyết có — nhưng trong thực hành, kết quả phụ thuộc vào chế độ sử dụng. Universal adhesive dùng chế độ total-etch cho bám dính men tốt nhất; dùng chế độ self-etch cho nhạy cảm ngà thấp nhất; dùng selective-etch (etch men, SE ngà) cho cân bằng tối ưu. Nghiên cứu dài hạn (5–8 năm) cho thấy universal adhesive với MDP có độ bền kết dính tốt hơn cả gen 4/5 nhờ liên kết hóa học MDP–HAp ổn định theo thời gian.
Q. Lớp lai (hybrid layer) có vai trò gì trong độ bền kết dính dài hạn?
Lớp lai là yếu tố quyết định bền vững kết dính theo thời gian — nhưng chất lượng lớp lai quan trọng hơn độ dày. Lớp lai với nanoleakage (vùng collagen bộc lộ không được resin bao phủ) bị thủy phân dần bởi enzyme matrix metalloproteinase (MMP) trong dịch ngà — đây là cơ chế chính của suy giảm kết dính dài hạn với total-etch. Self-etch và universal adhesive với MDP tạo lớp lai mỏng hơn nhưng ổn định hơn nhờ liên kết hóa học MDP–Calcium trên hydroxyapatite.
Q. Có thể dùng bonding agent để điều trị nhạy cảm ngà không cần phục hồi không?
Có — đây là ứng dụng lâm sàng được chấp nhận. Self-etch adhesive hoặc universal adhesive (chế độ SE) có thể được đặt trực tiếp lên vùng ngà lộ nhạy cảm (mà không cần đặt composite) để bịt ống ngà và giảm triệu chứng. Thủ thuật này đặc biệt hiệu quả với nhạy cảm ngà do mòn cổ răng (abfraction/erosion) và đã được nghiên cứu RCT nhiều lần với kết quả giảm nhạy cảm 70–85% sau 6 tháng.
Q. MDP là gì và tại sao nó quan trọng trong universal adhesive?
10-Methacryloyloxydecyl dihydrogen phosphate (MDP) là acidic functional monomer được Kuraray phát triển, có hai đầu chức năng: đầu methacrylate liên kết đồng hóa trị với resin matrix, và đầu phosphate tạo liên kết hóa học ion với ion calcium trên hydroxyapatite của ngà. Liên kết MDP–Ca–HAp này ổn định hơn nhiều so với kết dính cơ học thuần túy, ít bị thủy phân theo thời gian. Đây là lý do tại sao các adhesive chứa MDP (Clearfil SE Bond, Scotchbond Universal, All-Bond Universal) có dữ liệu dài hạn tốt hơn hầu hết các thế hệ trước.
