I. Mỏi cơ học là gì? — Tại sao vít implant thất bại?
Mỏi cơ học (mechanical fatigue) là hiện tượng một vật liệu bị hỏng sau nhiều chu kỳ tải trọng lặp đi lặp lại — dù mức tải mỗi chu kỳ có thể thấp hơn giới hạn đàn hồi (yield strength) của vật liệu. Đây là nguyên nhân gây ra hầu hết các hỏng hóc kỹ thuật trong thế giới công nghiệp — từ cầu thép đến cánh quạt máy bay — và cũng là cơ chế chủ đạo đằng sau hai biến chứng phổ biến nhất của implant nha khoa: lỏng vít abutment và gãy vít abutment.
Với khoảng 1,5–3 triệu chu kỳ nhai mỗi năm, mối nối implant-abutment chịu đựng một tải trọng tích lũy khổng lồ trong suốt vòng đời sử dụng. Trong 10 năm, một implant trải qua khoảng 10⁷ chu kỳ — tương đương thử nghiệm mỏi cơ học tiêu chuẩn ISO 14801. Bất kỳ điểm yếu kỹ thuật nào trong thiết kế, vật liệu hay lắp đặt đều có thể bị khai thác bởi tải trọng tích lũy này.
Tóm tắt — Featured Snippet
Vít abutment implant lỏng hoặc gãy do 5 nguyên nhân kỹ thuật chính: (1) Embedding relaxation — mất preload do vi biến dạng bề mặt tiếp xúc; (2) Micro-movement tại IAJ — chuyển động vi mô tại mối nối implant-abutment dưới tải trọng nhai; (3) Tải trọng không đúng trục (off-axis loading) — lực nhai ngang tạo moment uốn nguy hiểm; (4) Không đủ preload ban đầu — không siết đúng torque theo chỉ định; (5) Hỏi hóc mỏi vật liệu — vết nứt lan dần đến gãy sau hàng triệu chu kỳ.
II. Preload và embedding relaxation — Gốc rễ của lỏng vít
Khi siết một con vít, phần lớn moment lực (torque) được dùng để thắng ma sát — chỉ khoảng 10% được chuyển hóa thành lực kẹp dọc trục (preload). Preload tạo ra lực nén tại bề mặt tiếp xúc giữa abutment và implant, giữ mối nối đứng vững trước các lực nhai tác dụng theo chu kỳ. Đây là cơ chế chính giữ vít không bị lỏng — không phải ma sát ren.
Embedding Relaxation — Kẻ Thù Im Lặng
Ngay cả khi siết đúng torque, preload không giữ nguyên mãi mãi. Hiện tượng embedding relaxation (thư giãn do nhúng) xảy ra khi các đỉnh nhám vi mô (asperities) trên bề mặt tiếp xúc bị biến dạng và san phẳng dưới áp lực preload trong vài giờ đến vài ngày đầu. Kết quả: bề mặt tiếp xúc ép chặt hơn về mặt hình học, nhưng tổng chiều dài vật liệu giảm → preload mất đi 2–10%.
Embedding relaxation giải thích tại sao nhiều giao thức khuyến nghị siết vít lại sau 10–15 phút đầu tiên (initial tightening + re-torque) và kiểm tra lại sau 2 tuần sử dụng lâm sàng đầu tiên. Nếu bỏ qua bước này, mất preload sẽ tạo điều kiện cho chuyển động vi mô và cuối cùng dẫn đến lỏng toàn phần.
⚠ // Cơ chế lỏng vít tiến triển
Khi preload giảm xuống dưới ngưỡng tối thiểu, mối nối bắt đầu cho phép chuyển động vi mô (micro-movement) dưới tải trọng nhai. Mỗi chu kỳ nhai, vít “bước” thêm một góc nhỏ theo chiều tháo vít — hiện tượng gọi là back-driving hay ratcheting. Sau hàng nghìn chu kỳ, vít lỏng dần có thể đo được trên lâm sàng. Lúc này nếu không can thiệp, chuyển động vi mô tăng → mỏi vật liệu → gãy vít.
III. Cơ chế mỏi vật liệu — Từ vết nứt vi mô đến gãy hoàn toàn

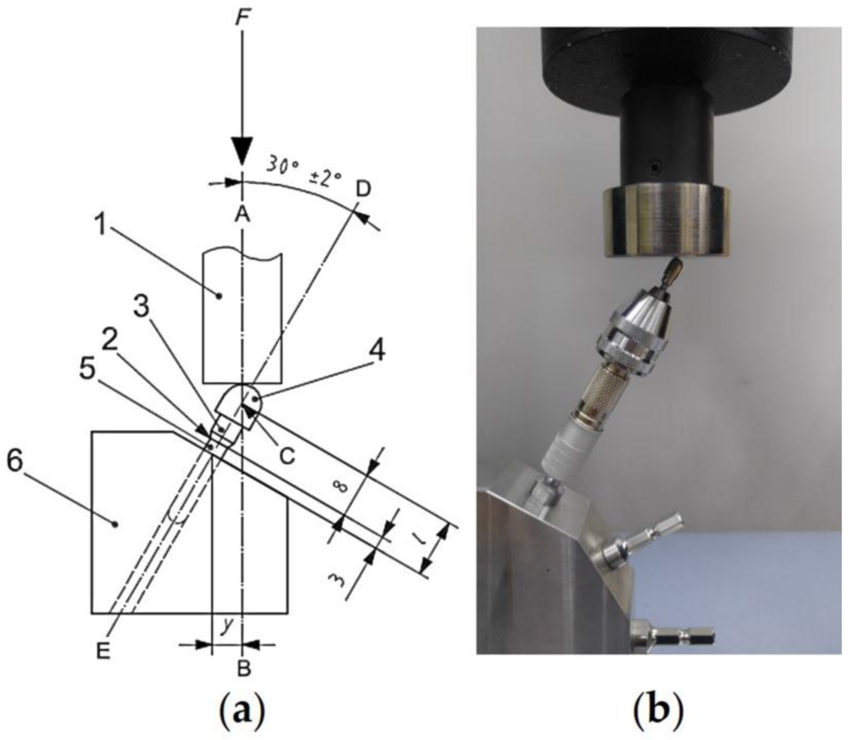

Gãy vít abutment tuân theo trình tự 3 giai đoạn kinh điển của mỏi vật liệu — được mô tả lần đầu bởi Wöhler (1867) và ngày nay là nền tảng của tiêu chuẩn ISO 14801 cho thử nghiệm mỏi implant nha khoa.
1. Khởi phát vết nứt (Crack Initiation)
Dưới tải trọng chu kỳ, ứng suất tập trung tại các điểm bất liên tục (góc cạnh vát cổ vít, chuyển tiếp đường kính ren, vết xước bề mặt) vượt quá giới hạn mỏi cục bộ. Liên kết nguyên tử bắt đầu đứt gãy theo từng chu kỳ, hình thành vết trượt vi mô (slip band) và cuối cùng là vết nứt kích thước nano-micro.
2. Lan rộng vết nứt (Crack Propagation)
Vết nứt lan từ vị trí khởi phát theo từng chu kỳ tải trọng (mỗi “striation” trên bề mặt gãy tương ứng một chu kỳ). Tốc độ lan rộng tuân theo luật Paris (da/dN = C·ΔK^m). Ở giai đoạn này, tiết diện chịu lực giảm dần, độ cứng mối nối thay đổi. Vít có thể đã lỏng một phần nhưng chưa gãy.
3. Gãy hoàn toàn (Final Fracture)
Khi tiết diện còn lại quá nhỏ không đủ chịu tải trọng đỉnh (peak load) của một chu kỳ nhai mạnh, gãy đột ngột xảy ra. Bề mặt gãy điển hình của mỏi titanium cho thấy: vùng trung tâm mịn (crack propagation zone) và vùng ngoài rìa thô (final fracture zone). Gãy vít abutment trong lòng implant là một trong những biến chứng kỹ thuật khó xử lý nhất
IV. 12 Nguyên nhân lâm sàng — Phân tích từng yếu tố
| Yếu tố nguy cơ | Cơ chế kỹ thuật | Mức độ | Phòng ngừa |
|---|---|---|---|
| Không siết đúng torque | Preload thấp → micro-movement → back-driving → lỏng tích lũy | Critical | Dùng torque wrench đúng chỉ định nhà sản xuất |
| Off-axis loading (tải ngang) | Lực nhai không dọc trục → moment uốn → ứng suất kéo/nén không đối xứng → mỏi tập trung ở cổ vít | Cao | Tối ưu hướng implant, khớp cắn cân bằng, tránh cantilever dài |
| Parafunctional habits (nghiến, cắn móng) | Lực nhai > 800 N (bruxism) vs. 150–250 N bình thường → vượt fatigue limit titanium | Critical | Máng bảo vệ nightguard bắt buộc; implant chịu lực cao hơn |
| Tái sử dụng vít abutment | Vít đã dùng có vết trượt vi mô từ lần siết trước → điểm khởi phát crack sẵn có | Cao | Chính sách một lần dùng; hoặc kiểm tra moment đứt trước khi tái dùng |
| Không làm sạch bề mặt tiếp xúc | Dầu mỡ tăng hệ số ma sát → giảm phần preload → micro-movement sớm hơn | Trung bình | Lau sạch bằng cồn trước khi siết; không bôi chất bôi trơn trừ khi được chỉ định |
| Cantilever dài / phục hồi quá rộng | Cánh tay đòn dài khuếch đại moment uốn → ứng suất cổ vít tăng theo bình phương khoảng cách | Cao | Giới hạn cantilever; xem xét thêm implant hỗ trợ; giảm diện tích mặt nhai |
| Mối nối IAJ không khít (misfit) | Khe hở tại IAJ tăng biên độ micro-movement → tăng tốc độ lỏng vít và ăn mòn galvanic | Cao | Dùng abutment chính hãng; kiểm tra độ khít trước siết vít |
| Thiếu re-torque sau lắp lần đầu | Embedding relaxation mất 2–10% preload trong 15–30 phút đầu — không bù lại là mất preload vĩnh viễn | Trung bình | Siết lại sau 10 phút đầu; kiểm tra lại sau 2 tuần lâm sàng |
| Diameter implant nhỏ trong vùng tải cao | Tiết diện chịu lực nhỏ → ứng suất đơn vị tăng → fatigue life giảm theo hàm mũ | Trung bình | Implant ≥ 4,0 mm cho vùng sau; short implant cần đánh giá kỹ lưỡng |
| Thiếu osseointegration / bone loss | Xương hỗ trợ kém → implant flexes dưới tải trọng → ứng suất mối nối tăng | Cao | Xử lý peri-implantitis sớm; không tải trọng khi xương chưa đủ |
| Abutment connection type không phù hợp | External hex yếu hơn internal connection về mặt cơ học do moment arm dài hơn | Thấp–TB | Internal conical connection (Morse taper) cho hiệu quả kháng lỏng tốt nhất |
| Không dùng anti-rotation feature | Implant không có feature chống xoay → abutment xoay nhẹ dưới lực ngang → loose | Trung bình | Luôn dùng hex/internal lobe; check anti-rotation engagement trước khi siết |
V. Giao thức siết vít chuẩn — Quy trình 6 bước
1. KIỂM TRA VÀ LÀM SẠCH BỀ MẶT TIẾP XÚC
Lau sạch bề mặt taper bên trong implant và bề mặt đế abutment bằng cồn 70° hoặc acetone. Kiểm tra không có mảnh vụn, dầu mỡ hay nước bọt. Đây là bước quan trọng nhất ảnh hưởng đến hệ số ma sát thực tế và do đó ảnh hưởng đến preload đạt
2. ĐẶT ABUTMENT VÀ KIỂM TRA ANTI-ROTATION
Đặt abutment vào implant, xoay nhẹ để cảm nhận engagement của hex/internal connection. Đảm bảo abutment ngồi hoàn toàn vào vị trí — không có “float” (nổi). Kiểm tra thị giác trên phim X-quang periapical nếu cần.
3. SIẾT VÍT BAN ĐẦU — BẰNG TAY + TORQUE WRENCH
Siết tay cho đến khi vít tiếp xúc, sau đó dùng torque wrench được hiệu chỉnh theo chỉ định của nhà sản xuất implant. Không dùng bộ vặn bàn xoay điện — không kiểm soát được torque. Giữ hướng dụng cụ dọc trục implant để tránh lực lệch trục khi siết.
4. CHỜ 10 PHÚT — RE-TORQUE LẦN HAI
Sau 10 phút đầu, embedding relaxation đã xảy ra một phần. Siết lại cùng giá trị torque để bù lại preload đã mất. Đây là bước quan trọng nhất mà nhiều bác sĩ bỏ qua. Một số hệ thống implant khuyến nghị re-torque sau 15 phút với 85% torque ban đầu.
5. HÀN PHỤC HỒI — KHỚP CẮN VÀ LỰC NGANG
Điều chỉnh khớp cắn để tránh lực nhai không dọc trục và tải trọng sớm. Không để tiếp xúc trực tiếp trên implant trong cắn lệch; kiểm tra cân bằng nhóm phía trước và phía sau. Giảm diện tích mặt nhai nếu bệnh nhân có bruxism.
6. THEO DÕI VÀ KIỂM TRA LẠI SAU 2 TUẦN & 6 THÁNG
Hẹn kiểm tra lại sau 2 tuần lâm sàng đầu tiên để kiểm tra torque còn lại (residual torque). Nếu dùng torque wrench để thử và vít xoay tại torque thấp hơn 30% so với chỉ định → siết lại. Kiểm tra định kỳ mỗi 6 tháng, đặc biệt bệnh nhân bruxism.
⚠ // Bệnh nhân nghiến răng (Bruxism) — Giao thức đặc biệt
Với bệnh nhân bruxism, lực nhai có thể đạt 600–900 N — gấp 3–6 lần bình thường. Các biện pháp bổ sung bắt buộc: (1) Máng bảo vệ cứng (hard nightguard) đặc biệt thiết kế cho implant; (2) Tăng số lượng implant để phân tán tải; (3) Xem xét dùng vật liệu phục hồi bảo vệ (PMMA, composite) thay vì sứ toàn phần; (4) Kiểm tra torque mỗi 3 tháng; (5) Cân nhắc tiêm botulinum toxin để giảm lực cơ nhai nếu bruxism nặng.
VI. So sánh mối nối — External vs internal vs morse taper
| Loại mối nối | Nguyên lý cơ học | Kháng lỏng vít | Kháng gãy vít | Ưu/Nhược điểm |
|---|---|---|---|---|
| External Hex | Hex 0.7mm nhô ra ngoài implant. Moment arm dài nhất (cao nhất). Chỉ hex chống xoay. | Yếu nhất | Thấp | Phổ biến nhất (Nobel Brånemark legacy). Dễ tháo lắp. Cantilever effect cao → vít chịu moment uốn lớn nhất. |
| Internal Hex / Octagon | Hex nằm trong lòng implant. Moment arm ngắn hơn external. Diện tích tiếp xúc lớn hơn. | Trung bình | Trung bình | Cải thiện rõ so với external hex. Phổ biến hiện nay (Straumann, Zimmer). Có mismatch tiềm ẩn giữa các thương hiệu. |
| Internal Conical (Morse Taper) | Bề mặt côn 8–12° tạo friction fit (cold welding effect). Phân bổ tải trọng đều. Micro-gap tối thiểu. | Tốt nhất | Cao nhất | Kháng lỏng vít và gãy tốt nhất về cơ học. Platform switching giảm tiêu xương viền. Khó tháo hơn; cần torque chính xác để engagement đúng. |
| Indexing + Taper Combo | Kết hợp Morse taper và hex/spline indexing chống xoay. Ví dụ: Bone Level Tapered (BLT) Straumann. | Tốt nhất | Rất cao | Hiệu suất tốt nhất tổng thể. Yêu cầu component chính hãng tuyệt đối — không tương thích chéo. |
Cold-Welding Effect — Morse Taper
Tại góc côn 1,5–5°, áp lực tiếp xúc tại bề mặt Morse taper đủ lớn để tạo ra sự kết dính kim loại-kim loại (cold welding) giữa titanium của implant và abutment — không cần đến vít để giữ vị trí. Vít abutment trong hệ thống Morse taper thuần túy chỉ đóng vai trò kéo abutment vào taper, không phải lực giữ chính. Đây là lý do tại sao Morse taper có tỉ lệ lỏng vít thấp nhất trong các nghiên cứu dài hạn.
VII. FAQ — Câu hỏi thường gặp
Q1. Tại sao vít abutment lỏng dù đã siết đúng torque theo chỉ định?
Nguyên nhân phổ biến nhất là embedding relaxation — hiện tượng mất preload 2–10% trong 15–30 phút đầu do biến dạng vi mô tại bề mặt tiếp xúc. Nếu không thực hiện re-torque sau 10 phút, preload thực tế thấp hơn chỉ định và mối nối dễ bị micro-movement. Nguyên nhân khác: bề mặt tiếp xúc dính dầu/nước bọt làm thay đổi hệ số ma sát, lực nhai off-axis (bruxism), hoặc không có feature chống xoay đúng cách.
Q2. Vít abutment bị gãy trong lòng implant phải xử lý như thế nào?
Gãy vít abutment trong lòng implant là một trong những biến chứng kỹ thuật khó xử lý nhất. Bước đầu: chụp CBCT để xác định chính xác vị trí và chiều dài đoạn vít gãy còn lại. Nếu đoạn gãy đủ dài và không quá chặt, có thể dùng dụng cụ lấy vít gãy (screw retrieval kit) chuyên dụng dưới kính hiển vi. Nếu thất bại hoặc nguy cơ tổn thương implant cao, cần xem xét để lại hoặc nhổ implant. Tuyệt đối không khoan hay doa vào lòng implant nếu không có dụng cụ phù hợp.
Q3. Có thể tái sử dụng vít abutment cũ sau khi đã siết một lần không?
Về mặt kỹ thuật, không được khuyến nghị. Sau một lần siết đúng torque, titanium grade 5 của vít đã bị biến dạng dẻo một phần tại vùng ren và đầu vít — điều này làm giảm khả năng đạt được preload ban đầu ở lần siết tiếp theo. Ngoài ra, vết trượt vi mô từ lần đầu là điểm khởi phát crack tiềm ẩn. Nhiều nhà sản xuất ghi rõ “single-use only” trên bao bì vít. Nếu kinh tế không cho phép thay vít mới mỗi lần, kiểm tra moment đứt (torque-to-failure) trước khi tái sử dụng và chỉ dùng không quá 2 lần tổng cộng.
Q4. Mối nối nào kháng lỏng vít tốt nhất hiện nay?
Mối nối côn Morse (Morse taper / conical connection) có hiệu quả kháng lỏng vít tốt nhất về mặt cơ học nhờ cold welding effect tại bề mặt côn. Tiếp theo là internal conical kết hợp indexing (hex hoặc spline). External hex có hiệu quả kháng lỏng vít thấp nhất và không được khuyến nghị cho vùng tải cao hoặc bệnh nhân bruxism. Tuy nhiên, lựa chọn connection type phải đồng bộ với toàn bộ hệ thống implant — không thể mix-and-match giữa các thương hiệu.
Q5. Bao lâu nên kiểm tra torque vít abutment một lần?
Giao thức chuẩn: kiểm tra lại sau 2 tuần đầu (bù embedding relaxation), sau đó tại mỗi lần tái khám 6 tháng. Với bệnh nhân bruxism hoặc có lỏng vít tái phát, tăng tần suất lên mỗi 3 tháng. Cách kiểm tra: dùng torque wrench, thử torque chỉ định — nếu vít xoay trước khi đạt torque = vít đang lỏng dần, siết lại ngay. Lưu giá trị vào hồ sơ bệnh nhân để theo dõi xu hướng.
