Phẫu thuật implant có hướng dẫn: Quy trình chồng khớp dữ liệu CBCT và scan trong miệng giúp tối ưu hóa định vị lâm sàng

Trong kỷ nguyên của nha khoa kỹ thuật số, phẫu thuật cấy ghép implant không còn phụ thuộc hoàn toàn vào kinh nghiệm cảm giác của bác sĩ lâm sàng. Sự ra đời và hoàn thiện của công nghệ chụp cắt lớp vi tính chùm tia hình nón (CBCT) kết hợp với công nghệ quét trong miệng (Intraoral Scan – IOS) đã tạo nên một bước ngoặt quan trọng. Quy trình phẫu thuật implant có hướng dẫn (Guided Surgery) dựa trên việc chồng khớp dữ liệu 3D đã trở thành một giải pháp hỗ trợ đắc lực, giúp cải thiện độ chính xác, rút ngắn thời gian điều trị và hạn chế tối đa các biến chứng phẫu thuật.

Bài viết này đi sâu phân tích các khía cạnh kỹ thuật cốt lõi của quy trình chồng khớp dữ liệu, cách tối ưu hóa chất lượng hình ảnh CBCT, xử lý nhiễu kim loại và các khuyến nghị lâm sàng thực tiễn dành cho bác sĩ nha khoa.

1. Vai trò của chất lượng hình ảnh CBCT: Hiểu sâu về kích thước voxel và trường quan sát (FOV)

Chất lượng của máng hướng dẫn phẫu thuật phụ thuộc trực tiếp vào độ chính xác của dữ liệu đầu vào. Trong đó, hình ảnh CBCT đóng vai trò là bản đồ giải phẫu ba chiều, tái hiện cấu trúc xương hàm, hệ thống thần kinh và xoang hàm của bệnh nhân. Hai thông số kỹ thuật quyết định chất lượng của bản đồ này là kích thước voxel và trường quan sát (Field of View – FOV).

Voxel (pixel thể tích) là đơn vị nhỏ nhất cấu thành nên hình ảnh 3D. Kích thước voxel càng nhỏ thì độ phân giải không gian của hình ảnh càng cao, cho phép hiển thị rõ nét các chi tiết giải phẫu nhỏ và giới hạn mật độ xương.
* Kích thước voxel từ 75μm đến 100μm (0.075mm – 0.1mm): Cung cấp độ chi tiết rất cao. Mức độ phân giải này đặc biệt hữu ích khi bác sĩ cần đánh giá các vùng xương ổ răng mỏng, khoảng cách giữa các chân răng kế cận, hoặc phát hiện các tổn thương nứt gãy chân răng theo chiều dọc (VRF) trước khi tiến hành đặt implant tức thì.
* Kích thước voxel 200μm (0.2mm): Đây là mức độ phân giải tiêu chuẩn, thường được đánh giá là đủ cho hầu hết các trường hợp lập kế hoạch cấy ghép implant thông thường, giúp cân bằng giữa độ chi tiết hình ảnh và liều lượng bức xạ cho bệnh nhân.

Bên cạnh voxel, việc lựa chọn trường quan sát (FOV) phù hợp cũng quan trọng không kém. Đối với ca cấy ghép implant đơn lẻ hoặc một vài răng kế cận, việc sử dụng FOV nhỏ (ví dụ: 40 x 40 mm hoặc 50 x 50 mm) được khuyến khích nhằm tập trung độ phân giải vào vùng đích, giảm thiểu nhiễu tán xạ từ các vùng xung quanh và hạn chế liều tia xạ cho bệnh nhân. Ngược lại, đối với các trường hợp phục hình toàn hàm hoặc nâng xoang phức tạp, bác sĩ cần lựa chọn FOV lớn hơn để bao quát toàn bộ cấu trúc xương hàm và các mốc giải phẫu liên quan.

2. Quy trình kỹ thuật số tích hợp: Các bước chồng khớp dữ liệu và thiết kế máng hướng dẫn

Quy trình thiết kế máng hướng dẫn phẫu thuật là sự kết hợp chặt chẽ giữa dữ liệu giải phẫu cứng (xương từ CBCT) và dữ liệu mô mềm/bề mặt răng (từ máy quét trong miệng). Quá trình này được thực hiện qua các bước chuẩn hóa sau:

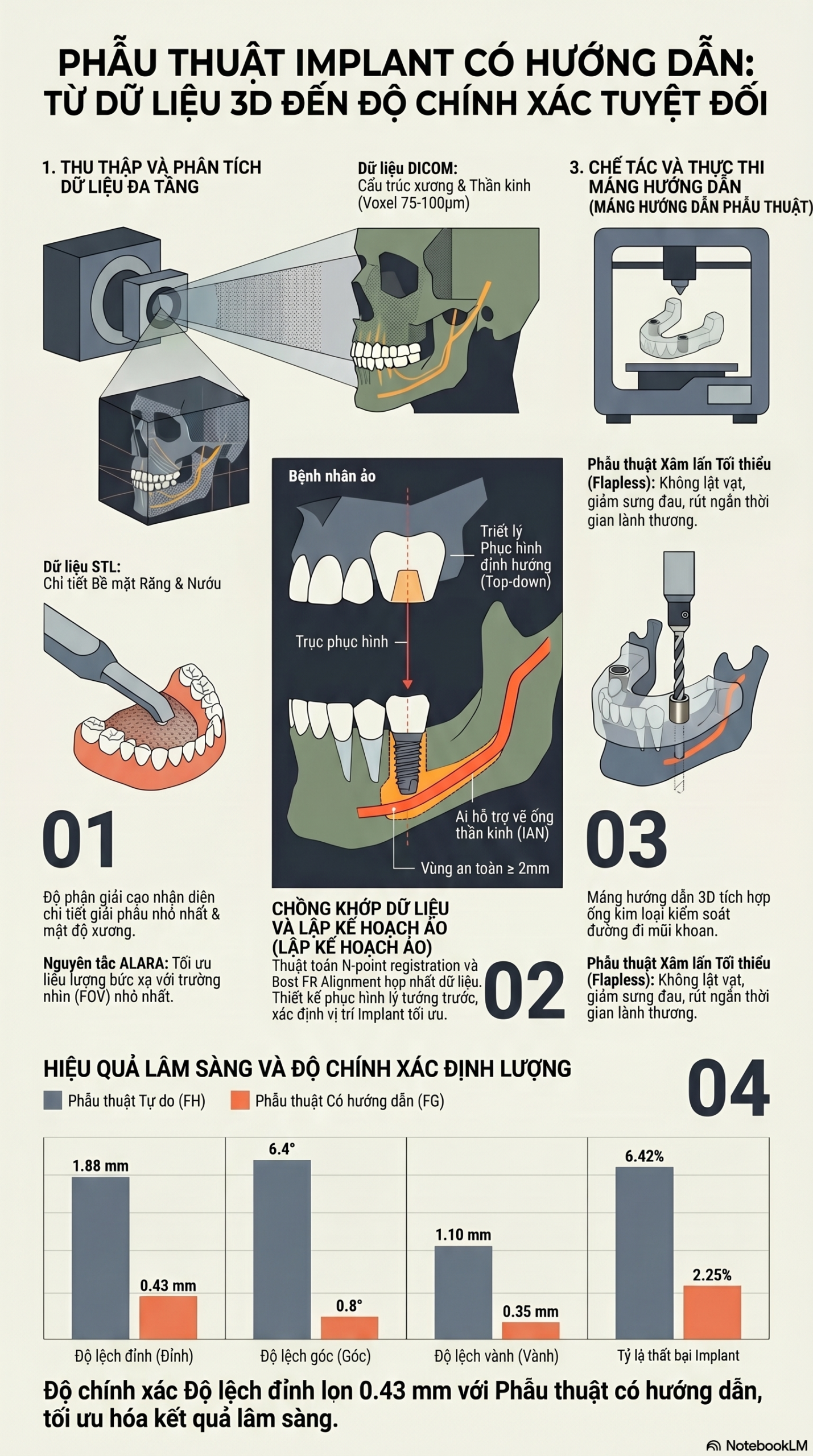

[Thu thập dữ liệu CBCT & IOS] ➔ [Chồng khớp dữ liệu (Merging)] ➔ [Lập kế hoạch đặt Implant ảo] ➔ [Thiết kế & Sản xuất máng]

• Bước 1: Thu thập dữ liệu. Bệnh nhân được chụp CBCT để xuất ra file định dạng DICOM chứa thông tin về xương. Song song đó, bác sĩ sử dụng máy quét trong miệng để thu được file định dạng STL hoặc PLY, thể hiện chính xác bề mặt răng và mô mềm quanh răng.
• Bước 2: Chồng khớp dữ liệu (Merging). Hai file dữ liệu này được đưa vào phần mềm lập kế hoạch chuyên dụng. Phần mềm sẽ tiến hành đồng bộ hóa bằng cách lựa chọn các điểm mốc tương đồng trên cả hai dữ liệu (thường là các đỉnh núm răng hoặc các điểm giải phẫu không thay đổi trên răng). Độ chính xác của quá trình chồng khớp này quyết định sự khít sát của máng hướng dẫn trên lâm sàng.

: Sơ đồ minh họa quy trình chồng khớp dữ liệu DICOM từ CBCT và dữ liệu STL từ máy quét trong miệng trên phần mềm lập kế hoạch.

• Bước 3: Lập kế hoạch ảo. Trên mô hình 3D đã được chồng khớp, bác sĩ tiến hành lựa chọn kích thước, chiều hướng và độ sâu của implant tương lai. Quá trình này cho phép tính toán vị trí implant dựa trên cả hai yếu tố: mật độ xương bên dưới và hướng phục hình (răng sứ) mong muốn bên trên.
• Bước 4: Thiết kế và sản xuất máng. Sau khi kế hoạch ảo được phê duyệt, phần mềm sẽ thiết kế máng hướng dẫn ôm sát các răng và mô mềm nâng đỡ. Máng sau đó được chế tạo bằng công nghệ in 3D hoặc tiện CAD/CAM với các ống dẫn (sleeve) bằng kim loại để định hướng mũi khoan khi phẫu thuật.

3. Thách thức từ nhiễu kim loại và giải pháp xử lý lâm sàng thông qua thuật toán MAR

Một trong những trở ngại lớn nhất khi đọc hình ảnh CBCT để lập kế hoạch implant là hiện tượng nhiễu ảnh do kim loại (metal artifacts). Khi chùm tia X đi qua các vật liệu có mật độ cao như phục hình metal-ceramic, chốt tủy, implant cũ hoặc mắc cài chỉnh nha, hiện tượng “làm cứng chùm tia” (beam hardening) sẽ xảy ra. Hiện tượng này tạo ra các dải tối và các đường sọc sáng tối xen kẽ, làm mờ đi ranh giới xương ổ răng và cấu trúc giải phẫu xung quanh.

Để khắc phục tình trạng này, các nhà sản xuất thiết bị chẩn đoán hình ảnh đã phát triển thuật toán giảm nhiễu kim loại (Metal Artifact Reduction – MAR).

: So sánh chất lượng hình ảnh CBCT vùng răng có phục hình kim loại trước và sau khi kích hoạt thuật toán giảm nhiễu MAR.

Các nghiên cứu thực nghiệm lâm sàng cho thấy, việc kích hoạt thuật toán MAR giúp tăng đáng kể tỷ lệ tương phản trên nhiễu (Contrast-to-Noise Ratio – CNR). Tuy nhiên, hiệu quả của MAR cũng có những giới hạn nhất định:
* Nghiên cứu chỉ ra rằng MAR hoạt động hiệu quả nhất trong việc cải thiện chất lượng hình ảnh khi các thành phần kim loại nằm ở vị trí vòm miệng (palatal).
* Đối với việc chẩn đoán các tổn thương tinh tế như nứt chân răng theo chiều dọc (VRF) ở những răng đã chữa tủy có đặt chốt kim loại, thuật toán MAR hỗ trợ cải thiện độ rõ nét trực quan nhưng không thể loại bỏ hoàn toàn nguy cơ chẩn đoán nhầm.
* Về mặt cài đặt thông số máy, việc tăng điện áp đỉnh lên mức cao (ví dụ: 99 kVp) kết hợp với thuật toán MAR có thể cải thiện chất lượng hình ảnh chủ quan, giúp bác sĩ dễ dàng nhận diện vùng biên giới xương-răng hơn để thực hiện việc chồng khớp dữ liệu một cách chính xác.

4. Tối ưu hóa an toàn bức xạ theo nguyên tắc ALARA trong chẩn đoán hình ảnh 3D

Mặc dù công nghệ CBCT trong nha khoa phát sinh liều bức xạ thấp hơn nhiều so với hệ thống chụp CT y tế cắt lớp thông thường (chỉ chiếm khoảng 3% đến 20% liều lượng của CT y tế), việc bảo vệ an toàn bức xạ cho bệnh nhân vẫn là nguyên tắc tối thượng. Nha khoa hiện đại luôn tuân thủ nghiêm ngặt nguyên tắc ALARA (As Low As Reasonably Achievable – Thấp nhất trong mức có thể đạt được một cách hợp lý).

Để thực hành nguyên tắc ALARA trong quy trình cấy ghép implant, bác sĩ cần lưu ý:
1. Cá nhân hóa thông số chụp: Không áp dụng một chế độ chụp chung cho mọi bệnh nhân. Cần điều chỉnh giảm các thông số như cường độ dòng điện (mA), điện áp (kVp) và thời gian phát tia đối với những bệnh nhân có thể trạng nhỏ hoặc trẻ em.
2. Giới hạn tối đa trường quan sát (FOV): Luôn chọn FOV nhỏ nhất đủ để bao phủ vùng cần khảo sát lâm sàng. Điều này vừa giúp bảo vệ các mô lành xung quanh, vừa nâng cao chất lượng hình ảnh ở vùng cần cấy ghép do giảm thiểu được lượng bức xạ tán xạ.
3. Sử dụng trang bị bảo hộ: Đảm bảo bệnh nhân luôn được trang bị áo chì và cổ chì bảo vệ tuyến giáp trước khi tiến hành chụp phim.

Sự cân bằng giữa giá trị thông tin chẩn đoán thu được và liều lượng bức xạ nhận vào là chìa khóa để thực hành lâm sàng an toàn và nhân văn.

5. Đánh giá các giải pháp công nghệ CBCT hỗ trợ lập kế hoạch phẫu thuật implant hiện nay

Hiện nay trên thị trường có nhiều hệ thống CBCT được phát triển bởi các nhà sản xuất danh tiếng, mỗi hệ thống sở hữu những đặc tính kỹ thuật và thế mạnh riêng biệt đáp ứng nhu cầu đa dạng của các phòng khám nha khoa:

: Thiết bị CBCT hiện đại hỗ trợ tính năng thay đổi linh hoạt kích thước FOV và tích hợp thuật toán giảm nhiễu kim loại tiên tiến.

Sự đa dạng của các giải pháp công nghệ cho phép các phòng khám nha khoa có thêm nhiều lựa chọn phù hợp với định hướng chuyên môn của mình, từ các ca cấy ghép implant đơn giản đến các kỹ thuật tái tạo xương phức tạp.

6. Khuyến nghị lâm sàng dành cho bác sĩ khi ứng dụng máng hướng dẫn phẫu thuật

Để quy trình cấy ghép implant có hướng dẫn đạt được độ chính xác và an toàn như mong đợi, bác sĩ lâm sàng nên áp dụng các lưu ý thực tiễn sau:

• Lựa chọn kích thước Voxel phù hợp: Đối với các ca implant vùng răng hàm thông thường có thể tích xương dồi dào, hãy ưu tiên chọn voxel 200μm để giảm liều tia cho bệnh nhân. Chỉ chuyển sang chế độ phân giải cao (75μm – 100μm) khi cần đánh giá xương vùng thẩm mỹ, vùng xương mỏng hoặc khi có nghi ngờ tổn thương cơ học ở các răng kế cận.
• Tối ưu hóa quá trình quét trong miệng: Khi lấy dấu kỹ thuật số bằng máy quét trong miệng, hãy đảm bảo vùng quét khô ráo, không bị che phủ bởi nước bọt hay máu để tránh sai số hình dạng bề mặt răng.
• Xử lý các ca có nhiều răng giả kim loại: Trong trường hợp răng của bệnh nhân có quá nhiều phục hình kim loại gây nhiễu nặng trên phim CBCT, hãy cân nhắc sử dụng máng hướng dẫn tựa trên xương (bone-supported guide) hoặc máng tựa trên mô mềm (mucosa-supported guide) kết hợp với các chốt định vị (anchor pins) thay vì máng tựa trên răng truyền thống để đảm bảo sự ổn định.
