Vai trò của calcium hydroxide và vật liệu sinh học trong kiểm soát nhiễm khuẩn, thúc đẩy lành thương mô quanh chóp
Trong nội nha lâm sàng, mục tiêu cốt lõi luôn xoay quanh việc kiểm soát tối đa hệ vi sinh vật trong hệ thống ống tủy và tạo điều kiện thuận lợi nhất để mô quanh chóp hồi phục. Dù có sự hỗ trợ của các hệ thống trâm quay hiện đại, việc làm sạch cơ học đơn thuần vẫn khó có thể tiếp cận toàn bộ các ngóc ngách, ống tủy phụ hay vùng thắt chóp.
Lúc này, vai trò của các chất đặt nội tủy và sealer sinh học trở nên quyết định. Trong số đó, Calcium Hydroxide ($Ca(OH)_2$) vẫn giữ vững vị thế là một trong những vật liệu được nghiên cứu và ứng dụng rộng rãi nhờ khả năng sát khuẩn liên tục và kích thích sinh học hiệu quả. Bài viết này sẽ phân tích sâu về cơ chế hóa sinh, hiệu quả lâm sàng và xu hướng kết hợp mới giữa Calcium Hydroxide với các vật liệu sinh học hiện đại.

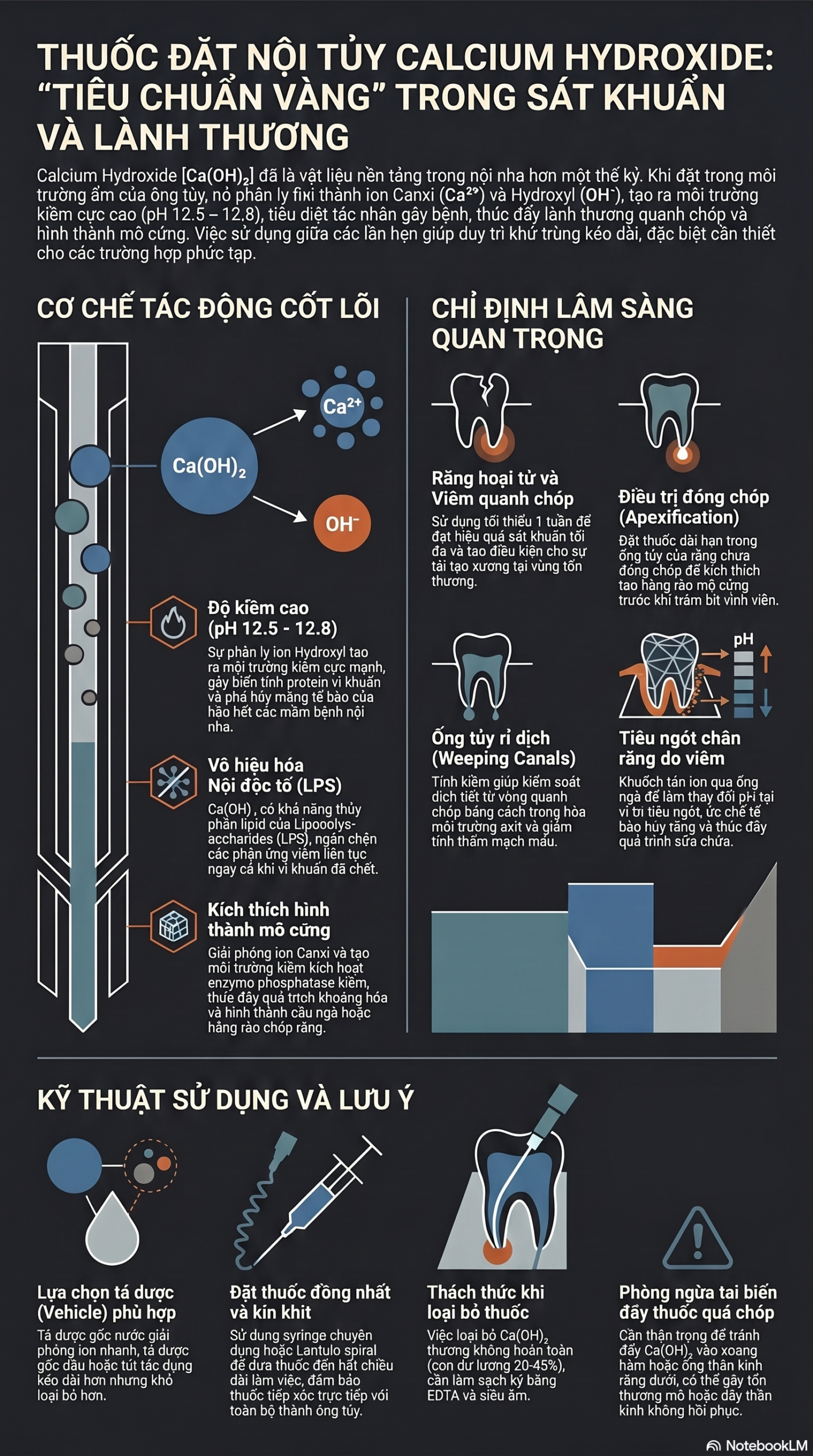

1. Cơ chế hóa sinh của calcium hydroxide trong nội nha: Sức mạnh từ sự kiềm hóa và phóng thích ion
Cơ chế hoạt động của Calcium Hydroxide dựa trên sự phân ly thành hai ion thành phần: ion Canxi ($Ca^{2+}$) và ion Hydroxyl ($OH^-$) khi tiếp xúc với môi trường nước hoặc dịch mô. Mỗi ion đảm nhận một vai trò sinh học chuyên biệt giúp bảo vệ và tái tạo mô răng.
Đầu tiên là quá trình kiềm hóa môi trường nhờ ion $OH^-$. Khi được đặt vào ống tủy, các ion $OH^-$ khuếch tán qua các ống ngà răng sang các vùng mô lân cận. Sự gia tăng nồng độ ion này tạo ra một môi trường có độ pH kiềm cao. Độ pH kiềm có tác động trực tiếp lên vi khuẩn theo ba cơ chế chính:
* Hủy hoại màng tế bào: pH cao phá hủy cấu trúc lipid của màng tế bào vi khuẩn, dẫn đến hiện tượng tan bào.
* Biến tính protein: Làm thay đổi cấu trúc không gian của các protein enzym thiết yếu, ngăn chặn quá trình trao đổi chất của vi khuẩn.
* Tổn thương DNA: Gây đột biến hoặc đứt gãy chuỗi DNA của tế bào vi sinh vật, ngăn ngừa sự nhân bản.
Môi trường kiềm này còn có khả năng trung hòa các acid độc hại do vi khuẩn giải phóng ra tại vùng viêm quanh chóp, từ đó ngăn chặn sự tiến triển của phản ứng viêm phá hủy xương.
Song song đó, sự hiện diện của ion $Ca^{2+}$ đóng vai trò cực kỳ quan trọng trong việc thúc đẩy quá trình sửa chữa mô cứng. Ion Canxi kích thích hoạt động của enzyme Alkaline Phosphatase và các ATPase phụ thuộc Canxi – những yếu tố xúc tác cho quá trình khoáng hóa, hỗ trợ các tế bào tạo xương (osteoblasts) và tế bào tạo ngà (odontoblasts) hoạt động tích cực để hình thành cầu ngà hoặc lớp xương mới bao bọc quanh chóp răng.
2. Đánh giá lâm sàng về cơn đau sau điều trị khi sử dụng sealer chứa calcium hydroxide
Một trong những mối quan tâm lớn của các bác sĩ nội nha khi lựa chọn vật liệu trám bít hoặc đặt thuốc là nguy cơ gây ra cơn đau sau điều trị (postoperative pain) cho bệnh nhân. Phản ứng viêm cấp tính ở vùng quanh chóp sau khi can thiệp nội nha có thể do nhiều nguyên nhân, bao gồm cả độc tính hóa học từ vật liệu trám bít.
Để đánh giá mức độ ảnh hưởng này, các nghiên cứu lâm sàng đã tiến hành so sánh mức độ đau sau điều trị giữa các nhóm bệnh nhân viêm tủy không hồi phục sử dụng các dòng sealer khác nhau: Sealer nhựa truyền thống (như AH Plus), sealer dựa trên Ca(OH)2 (như Sealapex) và sealer Bioceramic (như MTA Fillapex).
Kết quả nghiên cứu được ghi nhận cụ thể qua bảng số liệu sau:
| Thời gian theo dõi | Nhóm AH Plus (Mean±SD) | Nhóm MTA Fillapex (Mean±SD) | Nhóm Sealapex (Mean±SD) |
|---|---|---|---|
| 6 giờ | $5 \pm 1.124$ | $4.85 \pm 0.875$ | $4.95 \pm 0.999$ |
| 24 giờ | $1.00 \pm 1.076$ | $0.60 \pm 0.883$ | $0.90 \pm 1.071$ |
| 72 giờ | $0.05 \pm 0.224$ | $0.00 \pm 0.000$ | $0.00 \pm 0.000$ |
Phân tích số liệu cho thấy cơn đau lâm sàng thường đạt đỉnh sau khoảng 6 giờ điều trị ở cả ba nhóm vật liệu. Đây là phản ứng sinh lý bình thường của mô quanh chóp đối với các thao tác cơ học trong ống tủy. Tuy nhiên, điểm số đau giảm mạnh sau 24 giờ và gần như biến mất hoàn toàn sau 72 giờ.
Sự khác biệt về điểm số đau giữa nhóm sử dụng nhựa resin (AH Plus) và nhóm sử dụng vật liệu chứa Ca(OH)2 hoặc Bioceramic không có ý nghĩa thống kê ($p > 0.05$). Điều này chứng minh rằng các vật liệu chứa Calcium Hydroxide thế hệ mới sở hữu tính tương hợp sinh học cao, không gây kích ứng mô quanh chóp vượt quá giới hạn sinh lý và là lựa chọn an toàn để kiểm soát các phản ứng viêm sau trám bít.
3. Sự kết hợp giữa calcium hydroxide và thủy tinh sinh học (bioactive glass): Xu hướng mới trong tạo apatite
Sự phát triển của khoa học vật liệu nha khoa đã mở ra hướng đi mới: tích hợp Calcium Hydroxide cùng với Thủy tinh sinh học (Bioactive Glass – BG) để tạo nên các dòng vật liệu sinh học đa năng. Sự kết hợp này mang lại khả năng tương tác sinh học mạnh mẽ, đặc biệt là khả năng hình thành lớp apatite sinh học tại ranh giới tiếp xúc giữa vật liệu và ngà răng.
Khi vật liệu chứa BG tiếp xúc với dịch mô hoặc dịch cơ thể nhân tạo (Simulated Body Fluid – SBF), một chuỗi phản ứng hóa học sẽ xảy ra:
1. Các ion $Na^+$ và $Ca^{2+}$ từ cấu trúc thủy tinh nhanh chóng trao đổi với các ion $H^+$ hoặc $H_3O^+$ trong dung dịch, tạo ra các nhóm silanol ($Si-OH$) trên bề mặt vật liệu.
2. Sự gia tăng độ pH cục bộ do giải phóng ion $OH^-$ (từ thành phần Calcium Hydroxide đi kèm) thúc đẩy quá trình ngưng tụ của các nhóm silanol giàu silica trên bề mặt.
3. Lớp silica này hoạt động như một chất xúc tác, hấp thu các ion $Ca^{2+}$ và $PO_4^{3-}$ từ dịch cơ thể để tạo thành một lớp phosphate canxi vô định hình. Lớp này sau đó nhanh chóng kết tinh thành carbonated hydroxyapatite (HAp) – thành phần khoáng chất tương tự như xương và ngà răng tự nhiên.
Sự xuất hiện của lớp apatite này mang lại hai lợi ích lâm sàng cốt lõi. Thứ nhất, nó bịt kín các khoảng hở vi kẽ giữa vật liệu trám và thành ống ngà, ngăn ngừa hiệu quả sự rò rỉ vi khuẩn theo chiều dọc và chiều ngang. Thứ hai, bề mặt apatite hoạt động như một chất nền sinh học thân thiện, tạo điều kiện cho sự bám dính, tăng sinh và biệt hóa của các tế bào gốc tủy răng, thúc đẩy quá trình lành thương thực sự của mô liên kết quanh chóp.
Nghiên cứu cũng chỉ ra sự khác biệt về hiệu quả tạo apatite giữa các dạng thức vật liệu. Dạng Putty thường cho thấy khả năng phóng thích ion Canxi mạnh mẽ hơn và mật độ nhóm silanol trên bề mặt cao hơn so với dạng lỏng, dẫn đến việc hình thành lớp apatite nhanh và dày hơn trong môi trường lâm sàng.
4. Ứng dụng lâm sàng của dòng vật liệu sinh học NBG Multi (Nishika)
Một trong những đại diện tiêu biểu ứng dụng thành công công nghệ kết hợp Calcium Hydroxide và Thủy tinh sinh học là dòng sản phẩm NBG Multi đến từ thương hiệu Nishika (Nhật Bản). Để đáp ứng đa dạng các tình huống lâm sàng từ trám bít thông thường đến điều trị các tổn thương phức tạp, vật liệu này được thiết kế với ba dạng thức có độ nhớt và đặc tính sinh học khác nhau:
| Đặc tính kỹ thuật & Chỉ định | Dạng lỏng (NBG Multi 10/0) | Dạng kem mỏng (NBG Multi 10/2) | Dạng đặc / Putty (NBG Multi 10/6) |
|---|---|---|---|
| Thành phần chính | Axit béo, Bismuth Subcarbonate, Bioactive Glass | Bổ sung thêm bột Calcium Hydroxide tỷ lệ vừa phải | Tỷ lệ bột Calcium Hydroxide cao nhất |
| Độ pH hoạt động | 9.5 – 10.2 | 10.2 – 10.9 | 10.6 – 11.3 |
| Thời gian đông kết | Khoảng 180 phút | Khoảng 135 phút | Khoảng 60 phút |
| Chỉ định lâm sàng chính | Trám bít ống tủy thông thường (kết hợp với côn Gutta Percha) | Trám chóp (apexification), che tủy trực tiếp/gián tiếp | Vá lỗ thủng sàn, thủng thành ống tủy, trám ngược |
Việc phân chia theo độ nhớt và nồng độ Calcium Hydroxide cho phép bác sĩ lâm sàng linh hoạt kiểm soát lực áp đặt và khả năng len lỏi của vật liệu.
* Dạng lỏng (10/0) tối ưu hóa độ chảy lỏng, giúp sealer dễ dàng len lỏi vào hệ thống ống tủy phụ khi thực hiện kỹ thuật lèn ấm hoặc lèn bên.
* Dạng kem mỏng (10/2) cân bằng giữa độ chảy lỏng và khả năng định hình, phù hợp cho các ca điều trị tủy răng chưa đóng chóp hoặc cần che tủy bảo tồn.
* Dạng đặc (10/6) với độ pH lên đến 11.3 cung cấp khả năng kháng khuẩn mạnh mẽ và độ bền cơ học nhanh chóng sau 60 phút đông kết, lý tưởng cho việc sửa chữa các tổn thương cơ học hoặc bệnh lý như thủng sàn tủy, nội tiêu hoặc ngoại tiêu chân răng.
5. Tối ưu hóa hiệu quả của calcium hydroxide qua quy trình xử lý bề mặt và bơm rửa ống tủy
Để Calcium Hydroxide hay các sealer sinh học có thể phát huy tối đa tác dụng kháng khuẩn và kích thích sinh học, bề mặt ống ngà cần phải được sửa soạn một cách lý tưởng. Lớp mùn ngà (smear layer) sinh ra trong quá trình sửa soạn cơ học bằng trâm quay chứa đầy vụn ngà, mảnh vụn mô tủy hoại tử và vi khuẩn. Nếu không loại bỏ lớp mùn này, các ống ngà sẽ bị bít tắc, ngăn cản sự khuếch tán của ion $OH^-$ và ion $Ca^{2+}$ vào sâu trong cấu trúc răng.
Do đó, một quy trình bơm rửa chuẩn hóa là điều kiện tiên quyết:
- Loại bỏ lớp mùn hiệu quả: Sử dụng các dung dịch bơm rửa chuyên dụng có sự kết hợp của EDTA và các chất hoạt hóa bề mặt giúp hòa tan phần vô cơ của lớp mùn, mở rộng miệng các ống ngà. Đặc biệt, các dung dịch phối hợp hiện đại như SmearOFF (chứa EDTA, Chlorhexidine – CHX và chất hoạt bề mặt) mang lại hiệu quả làm sạch tối ưu trong một bước duy nhất. Sự kết hợp này không chỉ làm sạch cơ học mà còn ngăn ngừa hiện tượng hình thành kết tủa màu nâu (Para-chloroaniline – PCA, một chất có nguy cơ gây độc tế bào) vốn thường xảy ra khi sử dụng NaOCl trực tiếp trước CHX mà không có bước đệm.
- Hệ thống bơm rửa áp lực âm hoặc dòng chảy ngược: Sử dụng các thiết bị hỗ trợ bơm rửa như hệ thống đầu bơm Canal Clean giúp đưa dung dịch đi sâu vào vùng chóp răng mà không gây áp lực quá mức lên mô quanh chóp. Cơ chế tạo dòng chảy ngược giúp cuốn trôi các mảnh vụn cắt và dịch tiết hiệu quả hơn nhiều so với phương pháp bơm rửa bằng kim tiêm thông thường.
- Làm khô ống tủy hoàn toàn: Trước khi đặt Calcium Hydroxide giữa các lần hẹn hoặc tiến hành trám bít bằng sealer sinh học, ống tủy cần được làm khô đúng mức. Sự tồn tại của nước tự do hoặc dịch viêm quá mức sẽ làm loãng nồng độ ion phóng thích từ vật liệu, làm giảm độ pH hoạt động và ảnh hưởng đến quá trình đông kết của sealer.
6. Kinh nghiệm lâm sàng và những lưu ý khi sử dụng vật liệu chứa calcium hydroxide
Mặc dù mang lại nhiều lợi ích sinh học vượt trội, việc sử dụng các vật liệu chứa Calcium Hydroxide đòi hỏi bác sĩ lâm sàng phải hiểu rõ các đặc tính vật lý của từng dòng sản phẩm để tránh các tai biến không đáng có.
Một trong những điểm cần lưu ý đối với các sealer dựa trên Calcium Hydroxide truyền thống (như Sealapex) là tính ổn định lâu dài trong môi trường ống tủy. Như một số nghiên cứu đã chỉ ra: “Độc tính của Sealapex có liên quan đến thành phần Calcium Hydroxide do độ pH cao của nó… Tuy nhiên, sau khi đông kết, Sealapex có thể trở nên không ổn định và bị phân rã.”
Sự phân rã của các sealer chứa Ca(OH)2 truyền thống xảy ra do quá trình hòa tan liên tục của thành phần hoạt chất khi tiếp xúc với dịch mô theo thời gian. Sự hòa tan này tạo ra các khoảng trống nhỏ bên trong ống tủy, có thể dẫn đến hiện tượng tái nhiễm khuẩn ngược dòng từ vùng quanh chóp.
Để khắc phục nhược điểm này, xu hướng hiện đại khuyến cáo chuyển dịch sang sử dụng các dòng sealer sinh học thế hệ mới (Bioceramics) hoặc vật liệu kết hợp Thủy tinh sinh học (như NBG Multi). Các vật liệu này không chỉ giải phóng ion để sát khuẩn trong giai đoạn đầu mà cấu trúc khung silicate/apatite hình thành sau đó vẫn đảm bảo độ kín khít bền vững, không bị hòa tan hay co ngót theo thời gian, duy trì sự ổn định lâu dài cho kết quả điều trị nội nha.
ANH & EM — Đồng hành cùng chất lượng điều trị nội nha của bạn
Để tìm hiểu thêm về các giải pháp nội nha tiên tiến, quy trình bơm rửa tối ưu và các dòng vật liệu sinh học thế hệ mới giúp nâng cao tỷ lệ thành công cho các ca điều trị lâm sàng, Quý Bác sĩ vui lòng liên hệ với ANH & EM để nhận được sự tư vấn chi tiết nhất từ đội ngũ chuyên viên chuyên môn.
- Hotline: 1900 232 436
- Website: ane.vn
