Bản đồ 3D hệ thống ống tủy: Tối ưu hóa chẩn đoán MB2, C-shape và eo tủy bằng công nghệ CBCT
Sự thành công của một ca điều trị nội nha phụ thuộc phần lớn vào việc kiểm soát hoàn toàn hệ thống ống tủy — một cấu trúc giải phẫu vốn nổi tiếng phức tạp và có tính biến thiên cao giữa các cá thể. Trong nhiều thập kỷ, phim X-quang quanh chóp (2D) là công cụ chẩn đoán hình ảnh tiêu chuẩn. Tuy nhiên, giới hạn của hình ảnh hai chiều, bao gồm hiện tượng chồng chập cấu trúc và biến dạng hình học, thường gây khó khăn cho bác sĩ lâm sàng trong việc phát hiện các chi tiết giải phẫu nhỏ hoặc các biến thể phức tạp.
Sự phát triển của công nghệ chụp cắt lớp vi tính chùm tia hình nón (CBCT) đã mở ra một kỷ nguyên mới cho nội nha lâm sàng. Nhờ khả năng tái tạo hình ảnh ba chiều với độ phân giải cao, CBCT hỗ trợ bác sĩ lập bản đồ hệ thống ống tủy một cách trực quan, nhận diện sớm các cấu trúc như ống tủy thứ hai mặt ngoài (MB2), ống tủy hình chữ C (C-shape), eo tủy, và hỗ trợ phát hiện các tổn thương bệnh lý vùng quanh chóp một cách chi tiết.
1. Kích thước voxel và độ phân giải không gian: Yếu tố quyết định trong chẩn đoán nội nha
Trong công nghệ CBCT, voxel (thể tích điểm ảnh) là đơn vị nhỏ nhất cấu thành nên hình ảnh 3D. Khác với các ứng dụng trong cấy ghép Implant hay phẫu thuật hàm mặt vốn có thể sử dụng kích thước voxel lớn, nội nha đòi hỏi độ phân giải không gian cực cao để quan sát các cấu trúc có kích thước chỉ vài mươi micromet.
Theo báo cáo của Global Imaging USA: “Kích thước voxel là đơn vị nhỏ nhất của hình ảnh 3D… Các đơn vị micron (μm) đã trở thành tiêu chuẩn trong chẩn đoán nha khoa vì chúng cung cấp độ chính xác cần thiết để đánh giá các cấu trúc nhỏ như ống tủy, vết nứt và tổn thương xương.”
Trên lâm sàng, việc lựa chọn kích thước voxel ảnh hưởng trực tiếp đến khả năng chẩn đoán:
* Voxel kích thước siêu nhỏ (75μm – 80μm): Đây được xem là tiêu chuẩn hỗ trợ khảo sát nội nha chuyên sâu. Ở độ phân giải này (ví dụ như chế độ Endo của dòng máy Veraview X800), các chi tiết như đường nứt chân răng chân chính vị, các ống tủy phụ mảnh, và sự hiện diện của canxi hóa trong buồng tủy có thể được hiển thị rõ nét.
* Voxel kích thước trung bình (100μm): Phù hợp để đánh giá các tổn thương vùng quanh chóp răng, hướng đi của các chân răng cong và khảo sát sơ bộ hệ thống ống tủy.
* Voxel kích thước lớn (200μm trở lên): Thường được ứng dụng trong lập kế hoạch cấy ghép Implant hoặc khảo sát xương hàm tổng quát. Ở mức độ phân giải này, các chi tiết nhỏ của hệ thống ống tủy thường bị mờ (do hiện tượng mờ một phần thể tích – partial volume effect), không đủ độ tin cậy cho việc điều trị nội nha chuyên sâu.
Việc hiểu rõ mối tương quan giữa kích thước voxel và yêu cầu lâm sàng giúp bác sĩ tối ưu hóa chất lượng hình ảnh thu được, tránh việc lạm dụng liều tia không cần thiết nhưng vẫn đảm bảo độ chính xác cho quá trình điều trị.

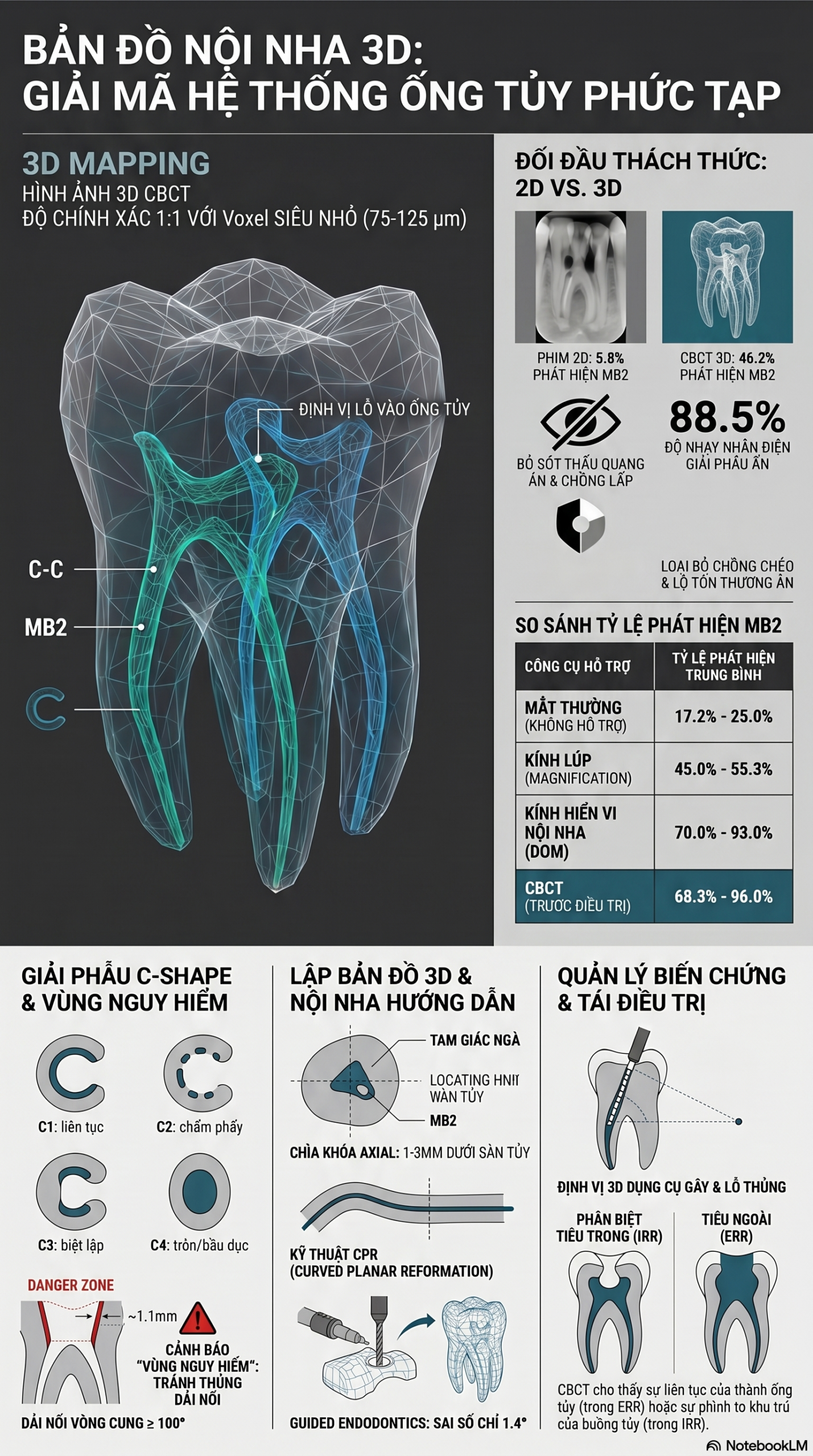

2. Lập bản đồ 3D các biến thể giải phẫu: Từ ống tủy MB2 đến hệ thống C-shape và eo tủy
Bỏ sót ống tủy là một trong những nguyên nhân phổ biến dẫn đến thất bại trong điều trị nội nha. Với sự hỗ trợ của CBCT, việc lập bản đồ giải phẫu trước khi can thiệp lâm sàng giúp giảm thiểu đáng kể nguy cơ này.
Ống tủy phụ thứ hai mặt ngoài (MB2)
Ống tủy MB2 ở răng cối lớn thứ nhất hàm trên có tỷ lệ xuất hiện cao nhưng thường bị bỏ sót trên phim 2D do nằm khuất sau cấu trúc của ống tủy gần ngoài chính (MB1). Trên các lát cắt axial (mặt phẳng ngang) của CBCT, bác sĩ có thể xác định chính xác vị trí của MB2, khoảng cách từ MB2 đến MB1, cũng như hướng đi của ống tủy này trước khi tiến hành mở tủy. Việc này không chỉ giúp bảo tồn mô răng lành mà còn định hướng mũi khoan một cách an toàn.
Hệ thống ống tủy hình chữ C (C-shaped canals)
Thường gặp nhiều ở răng cối lớn thứ hai hàm dưới, hệ thống ống tủy hình chữ C là một thách thức lớn trong việc sửa soạn và trám bít. Do các ống tủy liên thông với nhau qua các dải ngà mỏng, việc điều trị bằng dụng cụ quay nếu không cẩn thận có thể dẫn đến thủng chân răng (strip perforation). CBCT cho phép bác sĩ đánh giá độ dày của vách ngà ở từng phân đoạn dọc theo chiều dài chân răng, từ đó lựa chọn phương pháp bơm rửa bằng sóng âm/siêu âm và kỹ thuật trám bít nhiệt dẻo phù hợp để làm sạch và lấp đầy các khoảng trống này.
Eo tủy (Isthmuses)
Eo tủy là dải mô tủy hẹp nối liền giữa hai ống tủy chính trong cùng một chân răng. Đây là nơi thường chứa các màng sinh học vi khuẩn (biofilm) khó tiếp cận bằng dụng cụ cơ học thông thường. Nhờ hình ảnh CBCT độ phân giải cao, sự hiện diện của eo tủy được ghi nhận rõ ràng, giúp bác sĩ lâm sàng chú trọng hơn vào quy trình bơm rửa hoạt hóa hóa học để hòa tan mô tủy và tiêu diệt vi khuẩn ở những vùng chuyển tiếp này.
3. Thử thách nhiễu ảnh kim loại và giá trị thực tế của thuật toán MAR
Mặc dù CBCT mang lại nhiều lợi ích vượt trội, việc đọc phim đôi khi gặp trở ngại bởi hiện tượng nhiễu ảnh (artifacts), đặc biệt là xung quanh các vật liệu có mật độ cao như chốt kim loại, phục hình sứ kim loại, mắc cài chỉnh nha hoặc vật liệu trám bít nội nha cũ.
Nguyên nhân gây nhiễu ảnh
Hiện tượng nhiễu ảnh chủ yếu xuất phát từ quá trình “hấp thụ chọn lọc các photon năng lượng thấp” (beam hardening). Khi chùm tia X đi qua các vật thể có mật độ kim loại cao, các tia có năng lượng thấp bị hấp thụ hoàn toàn, chỉ các tia có năng lượng cao đi qua được. Kết quả tái tạo hình ảnh thường xuất hiện các vệt tối hoặc dải sáng hình nan quạt xung quanh vật thể, làm mờ đi ranh giới của chân răng và mô nha chu xung quanh.
Thuật toán giảm nhiễu kim loại (MAR)
Để khắc phục tình trạng này, các nhà sản xuất đã phát triển thuật toán giảm nhiễu kim loại (Metal Artifact Reduction – MAR). Sự hỗ trợ của thuật toán MAR giúp cải thiện đáng kể độ rõ nét của hình ảnh về mặt chủ quan và tăng tỷ lệ tương phản trên nhiễu (CNR).
Tuy nhiên, hiệu quả của MAR phụ thuộc vào nhiều yếu tố thực tế. Theo một nghiên cứu được công bố trên MDPI Diagnostics 2024: “Kích hoạt thuật toán MAR có tác động đáng kể trong việc tăng CNR và giảm nhiễu ảnh chỉ khi mắc cài nằm ở vị trí phía vòm miệng.” Điều này cho thấy vị trí giải phẫu của vật thể gây nhiễu so với hướng đi của chùm tia ảnh hưởng trực tiếp đến hiệu năng của thuật toán.
Đặc biệt, trong việc chẩn đoán nứt dọc chân răng (VRF) — một trong những chỉ định phức tạp nhất của nội nha — sự hiện diện của chốt kim loại tạo ra thách thức rất lớn. Nghiên cứu đăng tải trên tạp chí Restorative Dentistry & Endodontics 2023 đã chỉ ra rằng: “Việc chẩn đoán nứt dọc chân răng (VRF) trên hình ảnh CBCT là một thách thức… và trở nên phức tạp hơn khi răng có vật liệu nội nha có số nguyên tử cao như chốt kim loại do sự hình thành của nhiễu ảnh.”
Do đó, mặc dù công nghệ MAR giúp hình ảnh trông “sạch” và dễ nhìn hơn, bác sĩ lâm sàng không nên chỉ dựa hoàn toàn vào hình ảnh đã qua xử lý MAR để đưa ra kết luận về các vết nứt dọc chân răng quá mảnh, mà cần kết hợp chặt chẽ với các triệu chứng lâm sàng và các phương pháp chẩn đoán hỗ trợ khác.
4. Tối ưu hóa thông số hình ảnh và nguyên tắc bảo vệ bức xạ trong nội nha
Để đạt được chất lượng hình ảnh tối ưu phục vụ cho công tác chẩn đoán mà vẫn đảm bảo an toàn cho người bệnh, việc làm chủ các thông số kỹ thuật của máy CBCT là vô cùng cần thiết.
Điều chỉnh thông số kVp và mA
Sự cân bằng giữa hiệu điện thế đỉnh (kVp) và cường độ dòng bóng (mA) quyết định năng lượng và số lượng photon của chùm tia X. Việc tăng mức kVp (ví dụ lên mức 99 kVp) giúp chùm tia có khả năng xuyên thấu tốt hơn qua các cấu trúc mật độ cao, từ đó kết hợp với thuật toán MAR để làm giảm biểu hiện của nhiễu ảnh do hiện tượng beam hardening gây ra. Tuy nhiên, việc tăng các thông số này cần được cân nhắc kỹ lưỡng để kiểm soát liều lượng bức xạ nhận được của bệnh nhân.
Nguyên tắc ALARA (As Low As Reasonably Achievable)
Trong nội nha, việc áp dụng nguyên tắc ALARA đồng nghĩa với việc giới hạn trường nhìn (FOV – Field of View) ở mức nhỏ nhất có thể, chỉ tập trung vào vùng răng cần điều trị (ví dụ: FOV 40 x 40 mm hoặc 50 x 50 mm). Việc thu nhỏ FOV mang lại hai lợi ích lớn:
1. Giảm liều tia tích lũy: Giới hạn vùng tiếp xúc bức xạ ở các mô nhạy cảm lân cận (như tuyến giáp, tuyến mang tai).
2. Tăng độ phân giải cục bộ: Tập trung các điểm ảnh và tối ưu hóa kích thước voxel cho vùng khảo sát nhỏ, giúp hình ảnh thu được sắc nét và chi tiết hơn so với khi chụp trường nhìn lớn trên cùng một mức liều tia.
5. Quy trình ứng dụng lâm sàng và những lưu ý cho bác sĩ nội nha
Từ những phân tích chuyên môn trên, quy trình ứng dụng CBCT trong nội nha tại phòng khám có thể được tối ưu hóa thông qua các bước khuyến nghị sau đây:
- Chỉ định có chọn lọc: Chỉ định chụp CBCT khi phim 2D thông thường không cung cấp đủ thông tin chẩn đoán, đặc biệt là trong các ca điều trị lại (re-treatment), nghi ngờ có biến thể giải phẫu phức tạp (C-shape, MB2), hoặc khi có triệu chứng lâm sàng nghi ngờ nứt chân răng nhưng không thấy rõ trên phim quanh chóp.
- Lựa chọn chế độ chụp chuyên biệt: Thiết lập chế độ chụp nội nha (Endo mode) với trường nhìn FOV nhỏ nhất và kích thước voxel tối thiểu (dưới 100μm) để đảm bảo thu được các chi tiết giải phẫu ở mức vi mô.
- Xem xét đa chiều trước khi can thiệp: Sử dụng phần mềm xem phim để di chuyển liên tục qua các lát cắt axial, sagittal và coronal. Hãy tận dụng lát cắt axial ở các mức độ khác nhau từ cổ răng, giữa chân răng đến vùng chóp răng để xây dựng một “bản đồ lộ trình” trước khi đặt mũi khoan mở tủy.
- Đánh giá thận trọng đối với răng có chốt kim loại: Khi khảo sát các răng đã có chốt kim loại hoặc vật liệu trám bít mật độ cao, hãy bật tính năng MAR để giảm nhiễu, nhưng luôn so sánh giữa hai phiên bản hình ảnh (có MAR và không có MAR) kết hợp với thăm khám lâm sàng (túi chu nha sâu khu trú, gõ dọc đau) để tránh chẩn đoán nhầm lẫn.
Việc ứng dụng công nghệ CBCT một cách khoa học và hiểu rõ các giới hạn vật lý của thiết bị sẽ giúp các bác sĩ nội nha nâng cao chất lượng chẩn đoán, tối ưu hóa kế hoạch điều trị và cải thiện tỷ lệ thành công của các ca lâm sàng phức tạp.
