Điểm và Mốc trên phim Xquang nha khoa Cephalo mặt bên

NHỮNG ĐIỂM/MỐC ĐƠN ĐỘC TRONG PHIM XQUANG NHA KHOA

Nasion (Na): Điểm trước nhất trên đường khớp trán mũi theo mặt phẳng dọc giữa.

Anterior Nasal Spine (ANS): Điểm trước nhất trên xương hàm trên tại vị trí khẩu cái (điểm gai mũi trước).

Xquang nha khoa - Anterior Nasal Spine (ANS)

Superior Prosthion (SPr hoặc PR): Còn được gọi là điểm supradentale. Là điểm trước nhất và thấp nhất trên xương ổ răng hàm trên, thường tìm thấy gần đường nối xi măng – men răng ở răng cửa giữa hàm trên.

xquang nha khoa - Superior Prosthion (SPr hoặc PR)

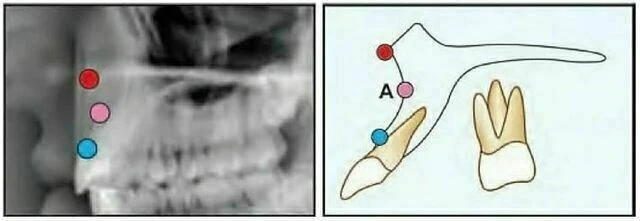

Subspinale (điểm “A”): Điểm nằm ở vị trí sau nhất trên đường cong nối giữa ANS và PR (SPr). Điểm “A” thường được tìm thấy phía trước chóp răng cửa giữa hàm trên 2mm.

Subspinale (điểm “A”)

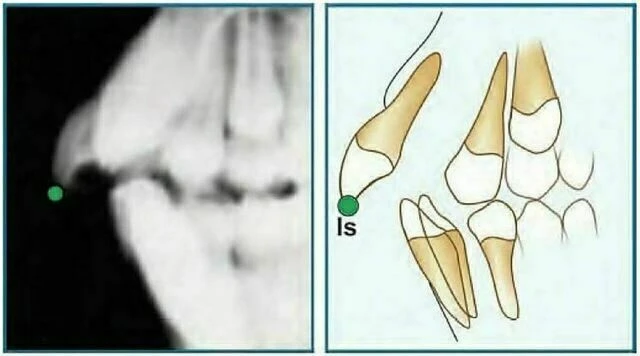

Incision Superius (Is) : Đỉnh rìa cắn của răng cửa giữa hàm trên nằm về phía ngoài nhất.

xquang nha khoa - Incision Superius (Is)

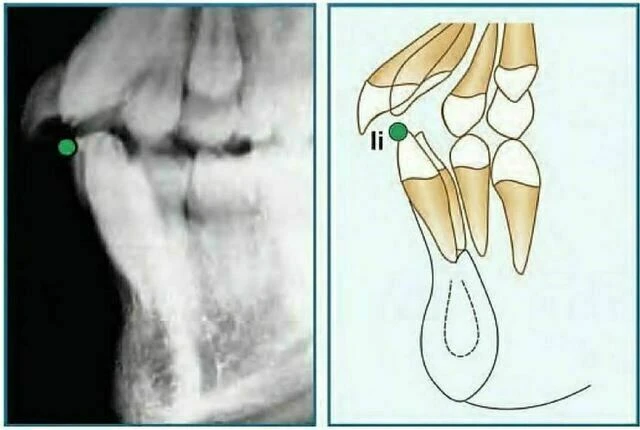

Insision Inferius (Ii): Đỉnh rìa cắn của răng cửa giữa hàm dưới nằm về phía ngoài nhất.

xquang nha khoa - Insision Inferius (Ii)

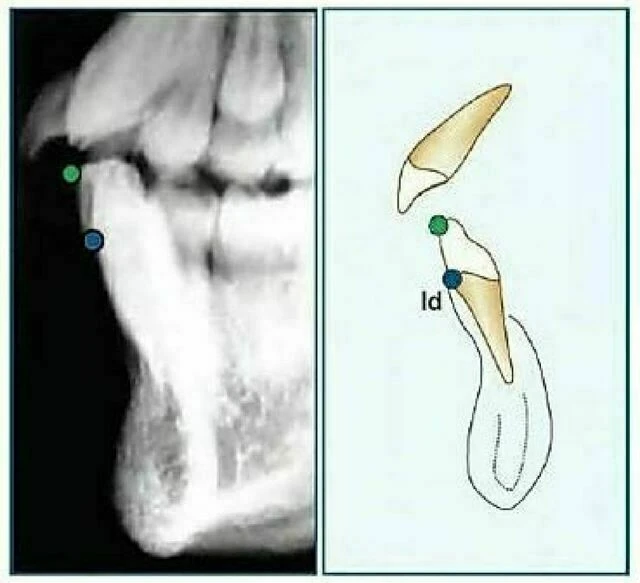

Infradentale (Id): Điểm nằm ở vị trí trên trước nhất của xương ổ răng hàm dưới, thường tìm thấy gần đường nối xi măng – men răng của răng cửa giữa hàm dưới. Còn được gọi là điểm Inferior Prosthion.

xquang nha khoa - Infradentale (Id)

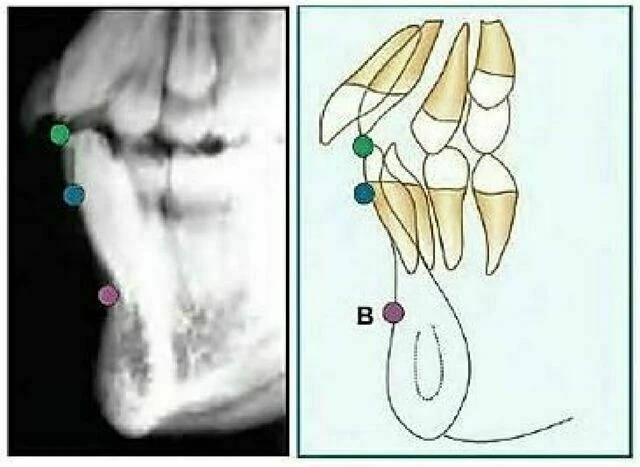

Supramentale (điểm “B”): Là điểm nằm ở vị trí sau nhất ở đường cong xương hàm dưới nối từ Infradentale đến Pogonion. Điểm “B” thường tìm thấy gần 1/3 chóp các chân răng cửa hàm dưới và có thể bị che khuất trong suốt quá trình các răng này mọc. Khi nét mặt nhìn nghiêng vùng cằm không lõm thì không thể xác định được điểm “B”.

xquang nha khoa - Supramentale (điểm “B”)

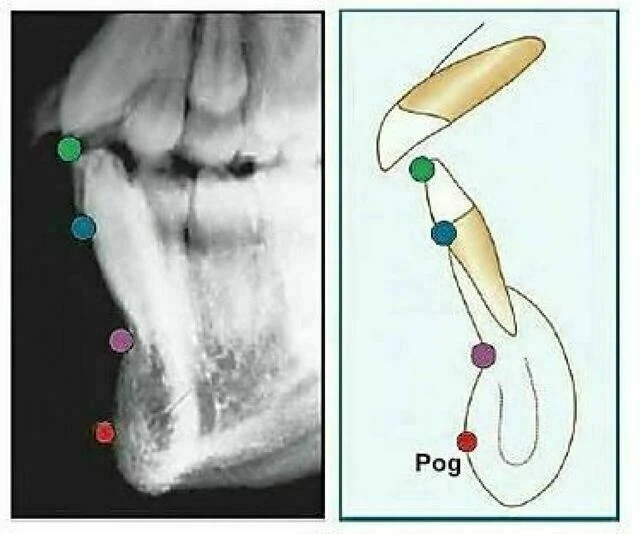

Pogonion (Pog): Pogonion là điểm trước nhất trên đường viền ở cằm. Pogonion thường nằm tại đường tiếp tuyến vuông góc với đường viền xương hàm dưới (mandibular line) hoặc đường tiếp tuyến vẽ từ Nasion đến cằm.

xquang nha khoa - Pogonion (Pog)

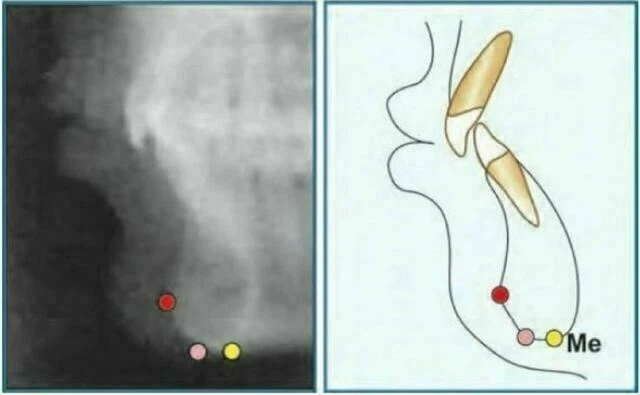

Menton (Me) Là điểm thấp nhất nằm trên đường ráp nối giữa hai phần xương hàm dưới tại vùng cằm.

Gnathion (Gn) Là điểm trước nhất và dưới nhất ở vùng cằm. Gnathion có thể nằm xấp xỉ vị trí điểm giữa trên đường nối giữa pogonion và menton tại vùng cằm.

Gnathion (Gn)

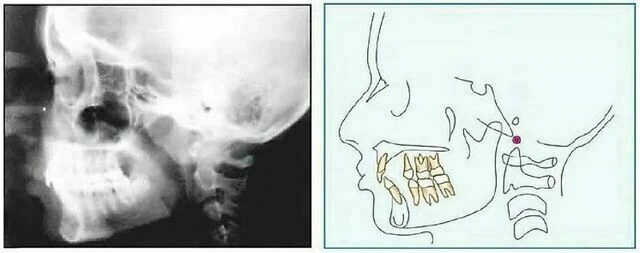

Basion (Ba) Là điểm nằm sau nhất và thấp nhất trên mặt phẳng dọc giữa qua bờ trước lỗ chẩm – đỉnh của nền sọ sau.

Basion (Ba)

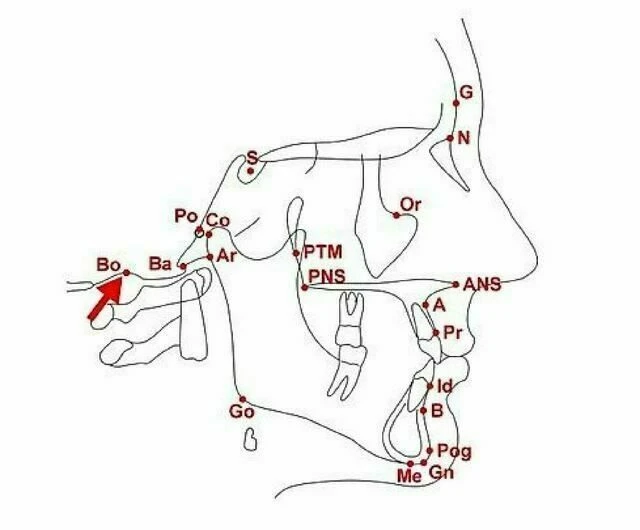

Điểm Bolton (BO) là điểm cao nhất ở đường cong lên của hõm sau lồi cầu.

Điểm Bolton (BO)

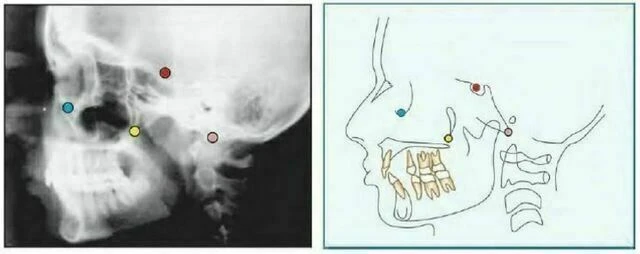

Posterior Nasal Spine (PNS) Điểm sau nhất ở khẩu cái cứng trên mặt phẳng dọc giữa

Sella (S) điểm trung tâm của hố yên (hố yên xương bướm). Nó được xác định bằng mắt, do đó độ tin cậy tuỳ thuộc vào cách xác định vị trí trung tâm này.



PHIM X-QUANG NHA KHOA Và NHỮNG MỐC CÓ Ở HAI BÊN

Orbitale (Or) là điểm nằm ở vị trí thấp nhất trên xương ổ mắt. Trên phim cephalogram theo chiều trước sau, mỗi điểm nằm riêng biệt nhau nhưng trên phim cephalogram mặt bên thì đường viền xương ổ mắt trùng nhau. Thông thường, điểm thấp nhất trên đường trung bình của xương ổ mắt được dùng để xác định mặt phẳng Frankfort.

Orbitale (Or)

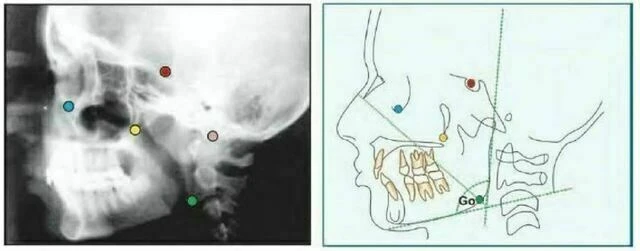

Gonion (Go) là điểm nằm ở vị trí sau nhất và thấp nhất ở góc xương hàm dưới. Nó có thể được xác định bằng cách xem xét thông thường hoặc bằng cách chia đôi góc tạo bởi đường giao nhau của cành đứng và cành ngang xương hàm dưới, cho đường phân giác góc này cắt đường viền xương hàm dưới.

Gonion (Go)

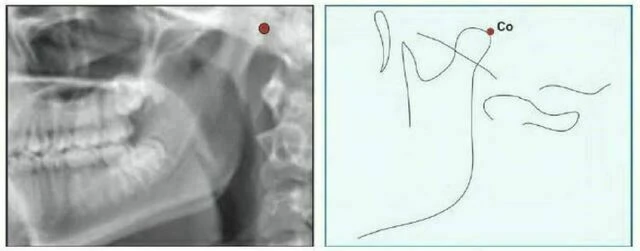

Condylion (Co) là điểm sau nhất và trên nhất ở lồi cầu xương hàm dưới.

Condylion (Co)

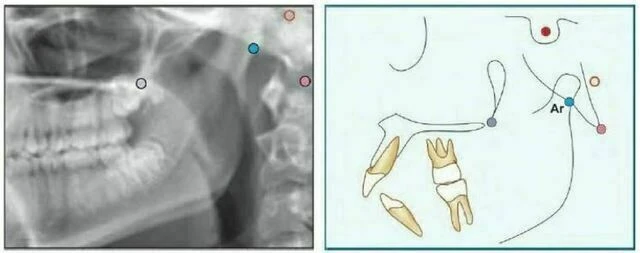

Articulare (Ar) Giao điểm của mặt dưới nền sọ và mặt sau của cổ lồi cầu xương hàm dưới. Articulare được sử dụng một cách có hệ thống cùng với Condylion khi điểm này không nhìn thấy rõ. Sự thay đổi của vị trí lồi cầu sẽ làm điểm Artculare dịch chuyển.

.xquang nha khoa - Articulare (Ar)

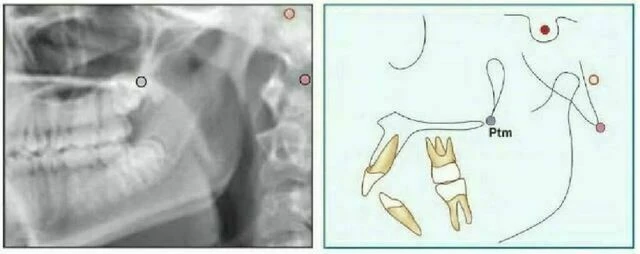

Pterygomaxillary Fissure (Ptm) Có một hình ảnh có hình giọt nước, bóng phía trước là mặt sau của lồi cùng xương hàm trên. Điểm Ptm là giao của biên giới phía dưới của lỗ tròn với thành sau của khe chân bướm hàm.

xquang nha khoa - Pterygomaxillary Fissure (Ptm)

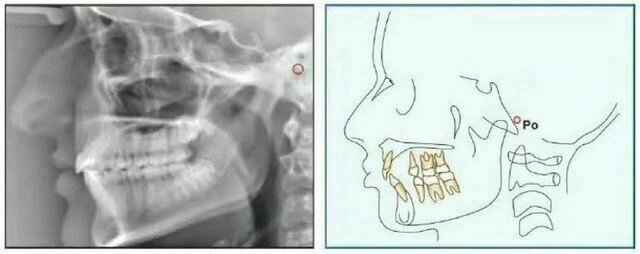

Porion (Po) Đỉnh của ống tai ngoài. Đôi khi do khó xác định porion nên sử dụng đỉnh của bóng thanh tai, điểm này được gọi là “machine porion”

xquang nha khoa - Porion (Po)

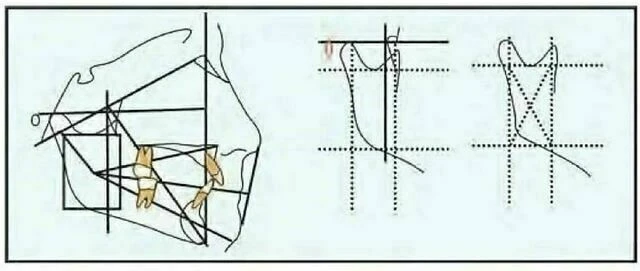

Điểm Xi

Điểm nằm ở trung tâm dạng hình học của cành đứng xương hàm dưới. Vị trí của Xi được xác định thông qua Po – Or (FH) và vuông góc với PT (PTV), cần thực hiện những bước sau:

  1. Vẽ mặt phẳng vuông góc với FH và PTV

  2. Mặt phẳng này chứa những tiếp tuyến đi qua các điểm R1, R2, R3, R4 trên các cạnh của cành đứng xương hàm dưới.

  3. Mặt phẳng này tạo thành một hình chữ nhật bao quanh cành đứng xương hàm dưới.

  4. Điểm Xi nằm ở trung tâm của hình chử nhật, trùng với giao điểm của hai đường chéo.

xquang nha khoa - Điểm Xi

R1 – Mandible (R1)

R1 là điểm sâu nhất nằm trên đường biên giới phía trước của cành đứng xương hàm dưới, nằm ở vị trí một nửa khoảng cách giữa đường cong phía trên và dưới.

R2 – Mandible (R2)

R2 là điểm nằm ở biên giới phía sau của cành đứng xương hàm dưới.

R3 – Mandible (R3)

R3 là điểm nằm ở trung tâm và thấp nhất rãnh xích-ma của cành đứng xương hàm dưới.

R4 – Mandible (R4)

R4 là điểm nằm ở biên giới phía dưới cành đứng xương hàm dưới, thẳng góc với trung tâm rãnh xích-ma.



Hi vọng với những định nghĩa về điểm và các số đo trong phim X-quang nha khoa được nhắc tới trong bài viết này sẽ giúp các bác sĩ có cái nhìn chính xác về phim X-quang, đưa ra các chẩn đoán tốt nhất, phương án điều trị tốt nhất cho bệnh nhân.



Người dịch: Lương Thị Quỳnh Tâm
